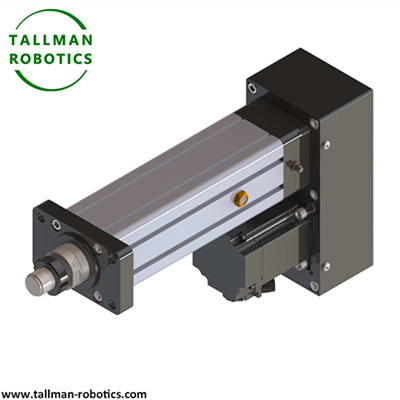

Elektresch Zylinder ass en elektromechanesch integréiert Aktuator deen d'Rotatiounsbewegung vun engem Servomotor oder Steppermotor a linear Bewegung ëmgewandelt duerch e mechanesche Transmissiounsmechanismus (normalerweis eng Kugelschraube oder trapezoidal Schraube), deen als "elektrifizéiert hydraulesch Zylinder" oder eng "héich-präzis elektresch Push Staang" ugesi ka ginn. Haaptsächlech benotzt fir d'Drécken, Heben, Verlängeren oder Positionéierungsaktioune vu Lasten ëmzesetzen. Et kombinéiert d'Kraaftausgang vum Motor mat der Bewegungskonversiounsfunktioun vun der Schraube, der héijer Präzisioun vun der Servokontrolle, an der linearer Fuerefäegkeet vun traditionelle Zylinder. Elektresch Zylinder ass eng wäit benotzt elektresch Alternativ zu traditionelle hydraulesche Zylinder an Zylinder an Automatisatiounsausrüstung, Industriemaschinnen a Präzisiounspositionéierungssystemer.
Kär Zesummesetzung an schaffen PrinzipvunElektresch Zylinder
|
1 |
Fuert Motor |
Als Kraaftquell enthalen allgemeng Typen Servomotoren (héich-Präzisioun zou-Loop Kontroll), Steppermotoren (oppe-Loop oder einfach zougemaach-Loop), oder DC Motoren (niddereg-oppent -Loop). De Motor leet Rotatiounsmoment aus fir spéider Transmissiounskomponenten ze fueren. |
|
2 |
Transmissioun Mechanismus |
Kugelschraube: D'Mainstream Konfiguratioun besteet aus engem Schraubewelle an enger Mutter, déi d'Bewegung duerch d'Rolling vu Bäll iwwerdréit. Et huet niddereg Reiwung an héich Effizienz (85% ~ 95%), mat enger Genauegkeet vun ± 0.01mm 0.1mm, gëeegent fir héich - Präzisioun Szenarie. Trapezoidal Bläi Schraube: D'Mutter rutscht direkt a Kontakt mat der Bläi Schraube, mat gerénger Effizienz (30% ~ 50%), awer niddereg Käschten a gutt Selbstverspärung (d'Laascht ass net einfach erof ze rutschen nom Stroumausfall), gëeegent fir niddereg -Vitesse a geréng Präzisioun Szenarie (wéi manuell Upassungsapparater). |
|
3 |
Orientatioun an Ënnerstëtzung Struktur |
Normalerweis integréiert mat linear Guiden oder rutschen Ärmelen, garantéiert datt d'Ausgangswelle (oder Laascht) laanscht eng linear Streck bewegt, d'Rotatioun oder d'Offset verhënnert, an d'Bewegungsstabilitéit garantéiert. |
|
4 |
Shell an Ausgangsschacht |
D'Metall Shell (wéi Aluminiumlegierung, Stahl) schützt déi intern Komponenten, an d'Ausgangswelle (Piston Staang) ass direkt mat der Laascht verbonnen fir linear Schub oder Spannung ze vermëttelen. |
|
5 |
Kontroll a Feedback (optional) |
Servomotormodeller ginn normalerweis mat Encoderen oder Gitterlinne gepaart fir zougemaach -Loop Kontroll ze bilden, fir héich-Präzisioun Upassung vu Positioun, Geschwindegkeet a Kraaft z'erreechen. Steppermotor oder DC Motor Modeller si meeschtens oppe -Loop Kontroll, gëeegent fir Szenarie mat niddereg Präzisioun Ufuerderunge. |
Schlëssel FonctiounenvunElektresch Zylinder
|
Motion Konversioun |
Andeems Dir eng Schraube benotzt fir d'Rotatiounsbewegung an d'linear Bewegung ze konvertéieren, ass d'Struktur reift an d'technesch Schwell ass niddereg. |
|
Héich Präzisioun Positionéierung |
De Kugelschraubemodell kann eng Positionéierungsgenauegkeet vun ± 0.01mm 0.1mm ënner zouenen -Loop Kontroll erreechen, mat enger Widderhuelungspositionéierungsgenauegkeet vun ± 0.005mm, gëeegent fir Szenarien déi stabil Positiounskontrolle erfuerderen (wéi Komponent Docking op Assemblée Linnen). |
|
Staark Laaschtkapazitéit |
Mat enger breet Schub Gamme vun e puer Newtons (N) zu Zénger vun Tonnen (grouss industriell elektresch cilinders), et kann schwéier Laascht dreiwend (wéi Maschinn Handwierksgeschir workbenches). |
|
Selwer gespaarten |
Den trapezoidale Schraubemodell huet mechanesch Selbst- Sperrfunktioun, an d'Laascht rutscht net wéinst der Schwéierkraaft nom Stroumausfall, mat héijer Sécherheet (wéi Liftplattformen). |
|
Ëmweltadaptabilitéit |
D'Schuel kann entworf ginn staubproof a waasserdicht (IP Niveau fakultativ), gëeegent fir komplex Ëmfeld wéi industriell an Outdoor Ëmfeld, an huet keng Ueleg oder Gas Leckage Problemer vun hydraulesch / pneumatesch Ausrüstung, mécht et propper. |
|
Staark Kontrollbarkeet |
De Motorkontroller kann d'Geschwindegkeet, d'Beschleunigung an d'Schlag präzis upassen, a verschidde Bewegungsmodi ënnerstëtzen (wéi konstant Geschwindegkeet a variabel Geschwindegkeetswiessel). |
Haapt ZortevunElektresch Zylinder
|
Zorte |
Transmissioun Methoden, |
Charakteristiken |
Applicabel Szenarie |
|
Kugelschrauwen elektresch Zylinder |
Kugelschraube Héich |
Héich Präzisioun (± 0,01 mm), héich Steifheet, awer moderéiert Geschwindegkeet (Manner wéi oder gläich wéi 1 m/s) |
Maschinn Tools, Sprëtzmaschinnen, Präzisiounspositionéierung |
|
Planetaresch Rollschrauwen elektresch Zylinder |
Planetaresch Rollschraube |
Ultra-héich Belaaschtung (bis zu e puer Tonnen), laang Liewen, awer héich Käschten |
Schwéier Maschinnen, Loftfaart |
|
Synchron elektresch Zylinder |
Synchrongurt + Gear |
Héich-Vitesse (Grouss wéi oder gläich wéi 2 m/s), laange Schlag, awer kleng Genauegkeet (± 0,1 mm) |
Logistiksortéierung, automatiséiert Vermëttelung |
|
Linearmotor elektresch Zylinder |
Direkte Fuert (ouni mechanesch Transmissioun) |
Ultra-Héich Geschwindegkeet (5 m/s) an Nanometer Niveau Genauegkeet, awer mat nidderegem Schub, héich Käschten |
Semiconductor Ausrüstung, an optesch Präzisioun Upassung |
Elektresch Zylinder ass e linear Aktuator deen Präzisioun, Belaaschtungskapazitéit an ëmweltfrëndlech Adaptabilitéit kombinéiert. Et erreecht Bewegungskonversioun duerch eng reife "Motor + Schrauwen" Struktur, sou datt et besonnesch gëeegent ass fir hydraulesch / pneumatesch Systemer z'ersetzen. Et huet bedeitend Virdeeler an Szenarien déi propper, kontrolléierbar an héich-präzis linear Bewegung erfuerderen. Seng Leeschtung ka flexibel ugepasst ginn duerch Motortyp a Schraubeauswiel, déi eng breet Palette vu Bedierfnesser vun niddregen -Käschte zivilen Ausrüstung bis héich- Industrieausrüstung deckt.
Elektresch Zylinder erreechen héich -Präzisioun an héich Äntwert linear Bewegung duerch Motoren an Iwwerdroungsmechanismen, ersetzen graduell traditionell hydraulesch/pneumatesch Systemer, a si besonnesch gëeegent fir Präzisiounskontroll, Energiespuerung, Ëmweltschutz, an intelligent Nofro Szenarie. An der Industrie 4.0 an Automatiséierungsupgrades sinn elektresch Zylinder de Kär Ausféierungskomponenten an der High-End Fabrikatioun, nei Energie, medizinesch an aner Felder ginn.

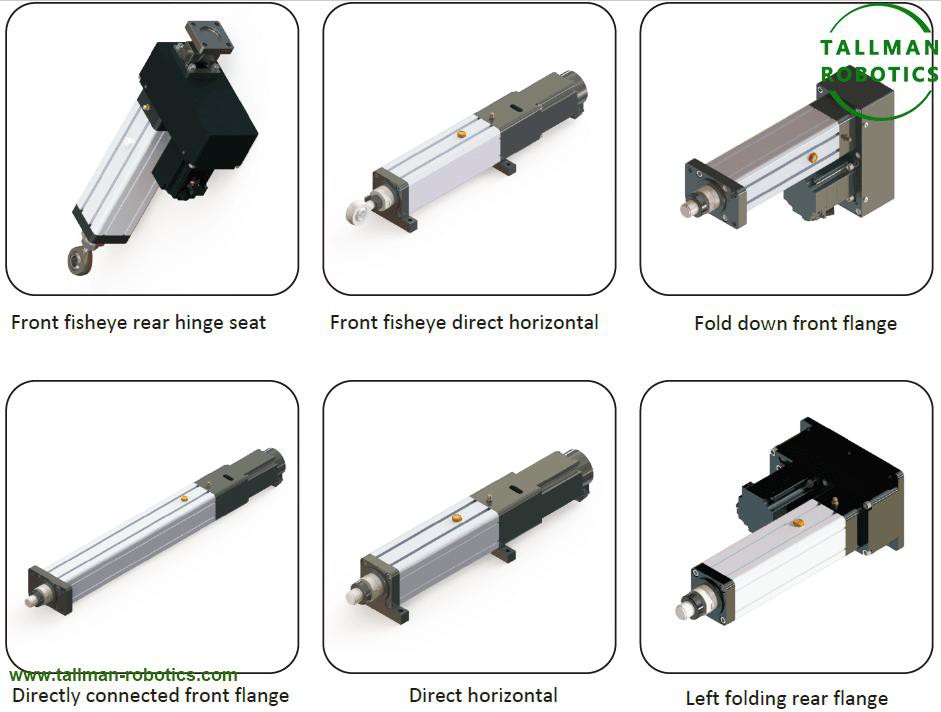

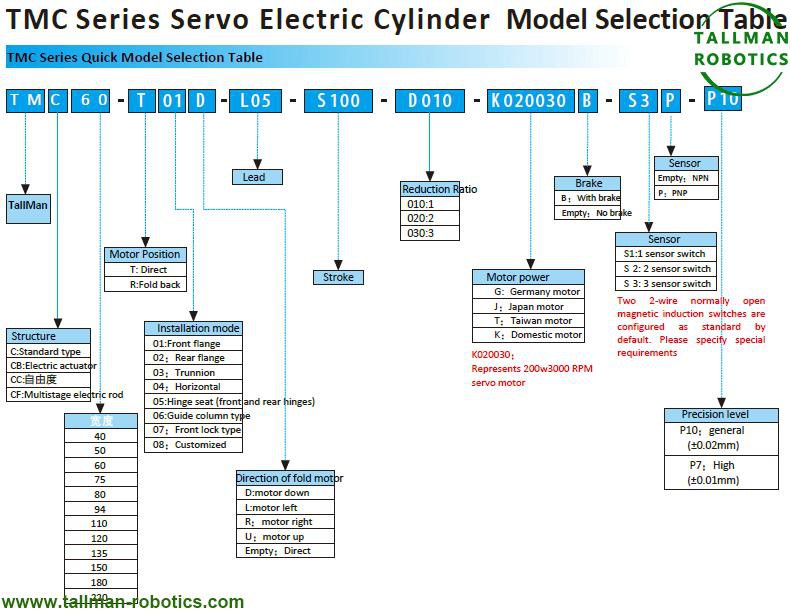

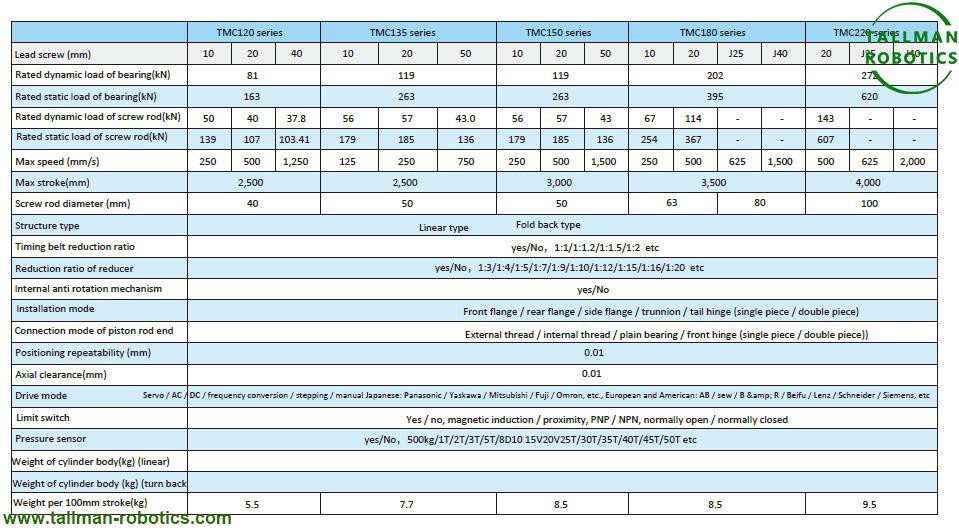

Hei presentéiere mir d'Serie Elektresch Zylinder mat Daten wéi follegt:
Dir sidd häerzlech wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics
Elektresch Zylinder gi wäit a verschiddene Beräicher benotzt wéinst hirer héijer Präzisioun, staarker Laaschtkapazitéit, staarker Kontrollbarkeet a gudder Ëmweltadaptabilitéit. Déi folgend ass eng detailléiert Aféierung an hir typesch Uwendungsszenarien:
1. Industriell Automatisatioun an intelligent Fabrikatioun
Dëst ass de Kär Uwendungsberäich vun elektresche Zylinder, benotzt fir präzis Handhabung, Positionéierung, Assemblée an aner Aktiounen a Produktiounslinnen z'erreechen:
|
Material Ëmgank an Transport |
An automatiséierte Produktiounslinnen gëtt de Fërderband gefuer fir de Roboterarm opzehiewen, iwwersetzen oder ze kontrolléieren fir Materialien ze gräifen an se an enger riichter Linn ze transferéieren (wéi zum Beispill Deeler vun enger Statioun op déi aner ze drécken). |
|
Präzisioun Assemblée |
Benotzt a Präzisiounsmontage Szenarie wéi Elektronik an Autoskomponenten fir Deeler Docking a Pressen (wéi linear Feed wärend Lagerpressen a Schrauwen Spannungen), garantéiert d'Versammlungskraaft a Positiounsgenauegkeet duerch zougemaach -Loop Kontroll, a vermeit Deelschued. |
|
Maschinn Handwierksgeschir an Veraarbechtung Equipement |
Fuert d'linear Fütterung vu Maschinnen-Tool-Worktables a Schneid-Tools, oder kontrolléiert d'Stempelaktioun vu Stempelausrüstung, besonnesch gëeegent fir Veraarbechtungslinks déi stabil Geschwindegkeet a Positiounskontroll erfuerderen. |
|
Verpakung Maschinnen |
Ajustéiert d'Versiegelungspositioun an d'Materialdrockdistanz vun der Verpackungsmaschinn, oder kontrolléiert d'Etikettpasting Héicht vun der Etikettéiermaschinn fir d'Verpakungsgenauegkeet a Konsistenz ze garantéieren. |
2. Robotik Technologie
|
Roboter Joint Drive |
A Multi-Grad vu Fräiheetsroboter (wéi sechs Achs Industrieroboter a Humanoid Roboteren), als gemeinsame Aktuatoren, ass et néideg fir d'Verlängerung an d'Kontraktioun vu Waffen a Been z'erreechen, sou wéi d'Biege an d'Verlängerung vun de Kniegelenker an humanoid Roboteren, wärend d'Laaschtkapazitéit a Bewegungsflexibilitéit balancéiert. |
|
Kollaborativ Roboter Endeffektor |
Gepaart mat der "Klau" vum kollaborativen Roboter, kann et linear Drécken, Pressen an aner Handlungen nom Grëff erreechen (wéi z. |
|
Mobil Roboter Hebegerät |
wéi d'Liftplattform op AGV (Automatic Guided Vehicle), gëtt d'Laaschthéicht vun engem elektresche Zylinder ugepasst fir d'Materialbelaaschtung an d'Entluede Docking z'erreechen. D'Selbst-Sperrung vun der trapezoidaler Schraubertyp garantéiert datt d'Plattform net erof rutscht wann d'Kraaft ofgeschalt gëtt, wat d'Sécherheet verbessert. |
3. Medizinesch a Rehabilitatiounsausrüstung
|
Medizinesch Bett an Operatiounsdësch |
Fuert d'Erhiewung, d'Kippen an d'Iwwersetzung vum Bettkierper (sou wéi d'Ajustéieren vum Patient säi Ligenwénkel), erfuerdert glat Bewegung, geréng Geräischer an d'Propperheet vum elektresche Zylinder (fräi vun Uelegflecken) am Aklang mat medizinesche Ëmwelthygienenormen. |
|
Rééducatioun Equipement |
An Gliedmaart-Rehabilitatiounsapparater wéi Been Traktiounsmaschinnen an Uewerglieder Trainingsapparater, gëtt präzis Kontroll vum Schub a Schlag vun elektresche Zylinder benotzt fir Patienten an der gemeinsamer Mobilitéitstraining ze hëllefen an sekundär Verletzungen ze vermeiden, déi duerch exzessiv Kraaft verursaacht ginn. |
|
Medizinesch Apparat Positionéierung |
Zum Beispill, an CT- a MRI-Ausrüstung, gëtt d'Bett vum Patient gedriwwen fir d'Detectiounsplattform z'erhalen an ze verloossen, oder d'Instrumentarmpositionéierung vum chirurgesche Roboter gëtt kontrolléiert fir d'Detektioun / chirurgesch Genauegkeet ze garantéieren. |
4. Logistik a Warehousing
|
Stackerkran an dräi-zweedimensional Lager |
Fuert d'Liftplattform vum Stackerkran fir den Up an Down Handhabung vu Wueren tëscht Regaler z'erreechen. De grousse Laascht elektresche Zylinder kann sech un d'Hebebedürfnisser vu schwéieren -Pflicht palletiséierte Wueren upassen. |
|
Zortéieren Equipement |
An engem automatiséierte Sortéierungssystem gëtt d'Expansioun an d'Kontraktioun vun de Sortéierungsbaffle kontrolléiert fir Packagen vu verschiddene Kategorien op déi entspriechend Fërderlinnen ze drécken, an d'Sortéierungseffizienz gëtt duerch Geschwindegkeetsjustéierung verbessert. |
|
Conveyor Linn Upassung |
Ajustéiert den Neigungswénkel oder d'Héicht vun der Fërderlinn no der Héicht vun de Wueren oder den Transportbedéngungen, fir glat Docking vu verschiddene Transportsektiounen z'erreechen. |
5. Loftfaart a Militärindustrie
|
Simulatioun Test Equipement |
Beim Buedemtest vu Fligeren ass héich-Präzisiounsgeschwindegkeet a Kraaftkontrolle erfuerderlech fir déi linear Bewegung vun der Simulatiounsplattform ze féieren (wéi d'Simulatioun vun der Beschleunigung a Schwéngungsëmfeld beim Start). |
|
Kabine Dier a Mechanismus Kontroll |
Kontrolléiert d'Ouverture an d'Schließung vu Fligeren a Raumschëff Kabinendieren, oder d'Verlängerung an d'Retraktioun vu Satellittentsetzungsmechanismen (wéi Solarpanneauen). D'Zouverlässegkeet an d'Ëmweltadaptatioun vun elektresche Zylinder (Resistenz géint héich an niddreg Temperaturen, Vakuum) kënnen strikt Ufuerderungen erfëllen. |
|
Waffen an Ausrüstung |
Wéi den Hebemechanismus vun der Schëfferausrüstung an d'Wénkelanpassung vu Rakéitenwerfer erfuerderen héije Schub a séier Reaktiounsfäegkeeten. |
6. Nei Energie a speziell Industrien
|
Lithium Batterie Produktioun |
präzis Drock gëtt duerch en elektresche Zylinder wärend dem Elektrodenpressen an Zellmontageprozess applizéiert fir eng stabil Batterie Leeschtung ze garantéieren; Oder fuert d'Schrackerpositioun vun der Beschichtungsmaschinn fir d'Beschichtungsdicke ze kontrolléieren. |
|
Photovoltaik Fabrikatioun |
An de Schweess- a Laminéierungsprozesser vu photovoltaesche Moduler, Materialien wéi Siliziumwafers a Glas sinn positionéiert fir d'Schweessgenauegkeet ze garantéieren. |
|
Schwéier Maschinnen |
wéi Gate Ouverture an Zoumaache vun Biergbau Equipement, Rouleau Spalt Upassung vun Walzwierker an der metallurgescher Industrie, a grouss Tonnage elektresch cilinder kënnen traditionell hydraulesch cilinder ersetzen Ueleg Leckage Pollutioun ze vermeiden. |
7. Zivil- a kommerziell Ausrüstung
|
Lift Plattform |
Kleng Haushalts- oder kommerziell Liftplattformen (wéi zougänglech Liften, Bühneliften), mat der Selbst-Spär Feature vun der trapezoidaler Schraubertyp fir d'Personalsécherheet ze garantéieren. |
|
Miwwelen an Büro Equipement |
De Réckwénkel vun elektresche Lift Dëscher a Smart Canapéë kënnen manuell oder op afstand duerch en einfachen elektresche Zylinder ugepasst ginn, wat d'Benotzungskomfort verbessert. |
|
Landwirtschaft Maschinnen |
sou wéi d'Saatdéift Upassung vun de Seederen an d'Schnëtthéichtkontrolle vun de Recolte, ugepasst un verschidden Ernte- an Terrainbedéngungen. |
D'Applikatiounsszenarie vum elektresche Zylinderdeckel vun der héijer -Präzisioun industrieller Fabrikatioun bis alldeeglech zivil Ausrüstung, mam Kärvirdeel vun der "kontrolléierbarer linearer Bewegung" - kann et Millimeter- oder souguer Mikrometerniveau Positionéierungsgenauegkeet treffen, Tonneniveaubelaaschtunge féieren, a Propretéit an ëmweltfrëndlech Adaptabilitéit balanséieren. Et ass eng ideal Wiel fir hydraulesch a pneumatesch Systemer z'ersetzen, besonnesch am Trend vun der Automatisatioun an der intelligenter Upgrade, a seng Applikatioun erweidert stänneg.
