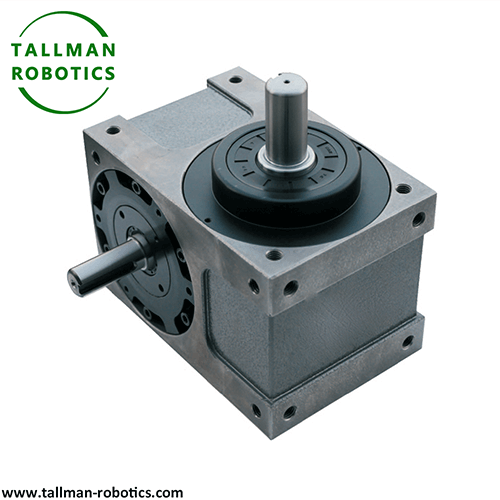

Widderhuelend Cam Indexéierungsapparat

Repeatable Cam Indexing Device ass e Cam Indexéierungsapparat System mat ultra-héicher Widderhuelbarkeet Positionéierungsgenauegkeet als seng Haaptfunktioun. Et huet eng Widderhuelbarkeet vum Ënner-Arcsecond-Niveau (typesche Wäert ± 0,5 Bousekonnen), Anti--Interferenzstabilitéit (Vibratioun / Temperaturen Afloss<0.1 arcseconds), and long-term accuracy maintenance (5-year accuracy attenuation<1 arcsecond). Widely used in automation equipment with extremely high requirements for workstation consistency and action repeatability.

D'Kär Designziel vum Repeatable Cam Indexing Device ass ze garantéieren datt d'Positiounsabweichung vum Trenndeel minimal ass all Kéier wann et op der selwechter Aarbechtsstatioun stoppt wärend laang-Héich-Frequenz Operatioun. Dëst gëtt erreecht andeems d'Struktur, d'Materialien an d'Veraarbechtungstechnologie optiméiert ginn fir widderholl Positionéierungsfehler ze minimiséieren an d'Genauegkeetsufuerderunge vu "Multiple Chargen, selwechte Standard" an der automatiséierter Produktioun z'erreechen.

Am Verglach mat gewéinleche Cam Indexer, betount Repeatable Cam Indexing Device méi op "Wiederholbarkeet" anstatt einfach eenzeg Indexéierungsgenauegkeet - och wann den eenzegen Indexéierungsfehler mat der Präzisiounsniveau vergläichbar ka sinn, ass d'Ofwäichungsberäich (widderholl Positionéierungsfehler) vun der selwechter Aarbechtsstatioun no multiple Zyklen méi kleng an d'Stabilitéit ass besser.

De Kärindikator vum Repeatable Cam Indexing Device konzentréiert sech op "widderholl Positionéierungsgenauegkeet" wärend och konventionell Leeschtung berücksichtegt:

1. Widderhuelbarkeet Feeler:

Wann ëmmer erëm (normalerweis Méi wéi oder gläich wéi 10 Mol) op déiselwecht Aarbechtsstatioun dividéiert gëtt, ass de maximalen Ofwäichungsberäich vun der aktueller Positioun allgemeng erfuerderlech manner wéi oder gläich wéi ± 10 "20" ze sinn (e puer héich - Präzisiounsmodeller kënnen manner wéi oder gläich wéi ± 5 " erreechen), wat vill méi niddereg ass wéi dee vun ± 0 Divider" (± 0).

2. Positionéierungsgenauegkeet:

D'Ofwäichung tëscht der aktueller Positioun an der theoretescher Positioun während enger eenzeger Divisioun ass normalerweis gläichwäerteg mam Präzisiounsniveau ( Manner wéi oder gläich ± 50 "), wat d'Genauegkeet vun der Basisdeelung garantéiert.

3. Operationell Stabilitéit:

Bei héijer-Vitesse a laang-Operatioun (wéi an enger Standard Liewensdauer vun 12000 Stonnen), ass d'Ännerung vum widderholle Positionéierungsfehler minimal a gëtt minimal vun Temperatur- a Lastschwankungen beaflosst.

4. Steif a gapless Transmissioun:

D'Meshing Clearance tëscht der Cam an der Roller ass op Null, reduzéiert d'Positionéierungsabweichung verursaacht duerch Clearance an d'Konsistenz vun der widderholl Positionéierung verbessert.

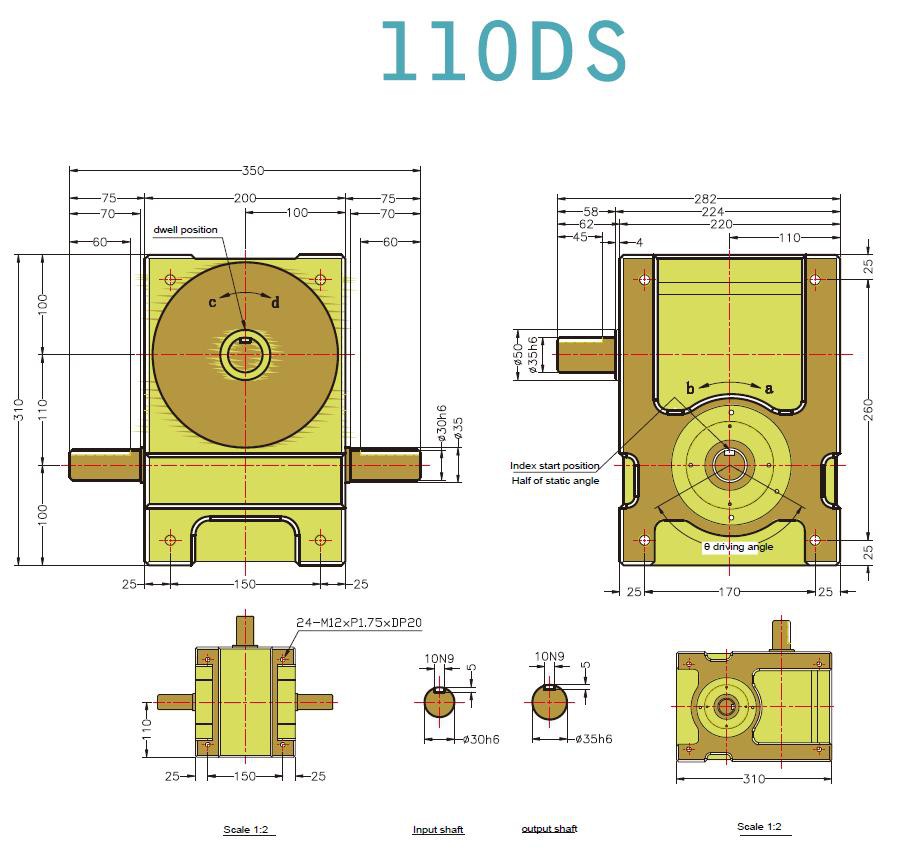

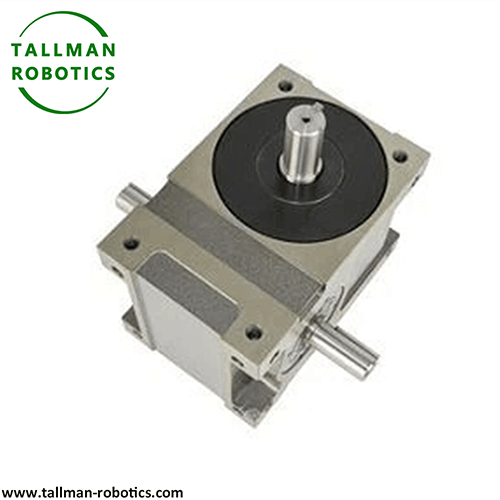

Hei Op dëser Säit presentéiere mir 110 DS Cam Indexer vun TallMan Robotics, deen den Top féierende Hiersteller vu Cam Indexer ass, Dir gesitt Datenblat, Produktiounsbilder, Vedios wéi follegt:

Och Dir sidd wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics

Repeatable Cam Indexing Device gëtt haaptsächlech an Automatisatiounsszenarien benotzt déi strikt "Multi Batch Konsistenz" erfuerderen, sou wéi:

1. Präzisiounsmontage vun elektronesche Komponenten:

Prozesser wéi Chip-Lötung a Connector-Insertion op PCB-Placken erfuerderen multiple Widderhuelunge vun der Positionéierung op déiselwecht Koordinat, fir sécherzestellen datt d'Ofwäichung vun de Loutverbindungspositioune Manner wéi oder gläich wéi 0,01 mm ass, vertrauen op déi héich Widderhuelbarkeet Genauegkeet vum Divider.

2. Veraarbechtung an Testen vun opteschen Komponenten:

An der Beschichtung, der Photolithographie oder der Gréisstinspektiounsausrüstung fir Lenslënsen muss d'Aarbechtstabell ëmmer erëm op der selwechter Aarbechtsstatioun bleiwen fir optesch Leeschtungsfehler ze vermeiden, déi duerch Positionéierungsdeviatiounen verursaacht ginn.

3. Medizinesch Apparat Produktioun:

D'Assemblée oder Steriliséierungsausrüstung vu Präzisiounskomponenten wéi Sprëtzen an Infusiounsröhren musse Konsistenz an der Positioun vun all Workstation Transitioun garantéieren an den héije Konformitéitsufuerderunge vu medizinesche Produkter erfëllen.

4. Fabrikatioun vu Präzisioun Autoskomponenten:

D'Versammlungslinn vu Motor Brennstoffinjektoren a Sensoren hänkt op der stabiler Positionéierung vum Kaliper fir widderholl Spannungs- an Testprozesser of, d'Akkumulation vu Feeler a Bulkprodukter ze vermeiden.

5. Veraarbechtung vun Lithium Batterie Elektroden:

An Elektroden Ausschneiden an Stacking Ausrüstung muss d'Workbench ëmmer erëm op héich Frequenzen positionéiert ginn fir d'Genauegkeet vun der Elektrodenausrichtung ze garantéieren, d'Batterieenergiedicht a Sécherheet ze verbesseren.

Repeatable Cam Indexing Device ass d'Kärgarantie vu "Stabilitéit a Konsistenz" an der Automatiséierungsausrüstung, fir eng héich Widderhuelbarkeet Positionéierungsgenauegkeet duerch optimiséiert Struktur a Prozess z'erreechen, eng zouverlässeg intermittéierend Transmissiounsléisung fir Batchpräzisiounsproduktioun ze bidden.
