D'Kärdefinitioun vun engem elektresche Rotary Table ass e mechanesche Gerät deen Elektrizitéit als Energiequell benotzt, d'Rotatiounsbewegung vum Motor an eng präzis Rotatioun oder Indexéierungsbewegung vum Aarbechtsdësch ëmgewandelt duerch eng mechanesch Transmissiounsstruktur, a kombinéiert et mat engem Kontrollsystem fir héich -Präzisiounspositionéierung a Bewegungskontroll z'erreechen. Seng Kärfeatures sinn "elektresch Fuert" a "präzis Rotatiounspositionéierung", déi ënnerschiddlech sinn vun manuelle Rotatiounstabellen oder pneumatesch / hydraulesch ugedriwwe Rotary Apparater. Elektresch Rotatiounsdëscher hu méi héich Kontrollgenauegkeet, méi breet Geschwindegkeetsberäich, a méi staark Automatisatiounsintegratiounsfäegkeeten.
Aus enger funktionell Perspektiv kann Elektresch Rotary Table net nëmmen 360 Grad kontinuéierlech Rotatioun erreechen, awer och fixe Wénkel Indexéierungspositionéierung maachen (wéi Paus bei 90 Grad an 60 Grad pro Rotatioun). E puer High-Modeller ënnerstëtzen programméierbar Positionéierung zu all Wénkel, treffen déi verschidden Ufuerderunge vu komplexe Prozesser fir Rotatiounsbunnen. Seng Positionéierungsgenauegkeet kann normalerweis Sekonnen erreechen (a Wénkel Eenheeten) oder Mikrometer (am radialen / axiale Runout), wat et e Schlësselausrüstung an der Präzisiounsfabrikatioun mécht fir Konsistenz bei der Veraarbechtung an der Tester ze garantéieren.
Elektresch Rotary Table ass eng automatiséiert mechanesch Komponent ugedriwwen duerch Elektrizitéit déi präzis Rotatiounspositionéierung erreechen kann. Et gëtt wäit an der industrieller Automatisatioun, Präzisiounsfabrikatioun, Robotiktechnologie an aner Felder benotzt. Et dréit den Aarbechtsdësch fir kontrolléierbar Rotatiounsbewegung duerch e Motor-gedriwwen Iwwerdroungsmechanismus auszeféieren, a kann Funktiounen erreechen wéi Wénkelpositionéierung, kontinuéierlech Rotatioun, an Indexéierungsbewegung. Et ass de Kär Komponent fir Multi Statioun Operatioun a Wénkel Upassung an automatiséiert Produktioun Linnen a Präzisioun Equipement ze erreechen.
D'Struktur vunElektricRotaryDëschbesteet normalerweis aus sechs Deeler: engem fueren System, engem Transmissioun System, engem worktable, eng Ënnerstëtzung Struktur, engem Detectioun Feedback System, an engem Kontroll System. All Deel schafft zesummen fir präzis Rotatiounsfunktioun z'erreechen:
|
Fuert System |
De Kär ass de Fuermotor, an allgemeng Aarte enthalen Servomotoren (wéi AC Servomotoren, DC Servomotoren) a Steppermotoren. Servomotoren, mat hiren zouenen-Loop Kontrollvirdeeler, hu besser Positionéierungsgenauegkeet, Geschwindegkeetsstabilitéit an dynamesch Äntwert, wat se fir héich-Präzisiounsszenarien gëeegent mécht; Steppermotoren hunn méi niddreg Käschten a si gëeegent fir einfach Indexéierungsszenarie mat gerénger Positiounsgenauegkeet Ufuerderunge. E puer High-Modeller gi mat engem Reduktiounsmotor ausgestatt fir d'Ausgangsmoment ze erhéijen andeems d'Geschwindegkeet reduzéiert gëtt. |
|
Transmissioun System |
Verantwortlech fir d'Motorkraaft op d'Workbench ze vermëttelen, dat ass de Kärlink deen d'Rotatiounsgenauegkeet bestëmmt. Allgemeng Transmissiounsmethoden enthalen: 1). Worm Gear Transmissioun: kompakt Struktur, grouss Transmissioun Verhältnis, Self - Sperrfunktioun (de Worktable ass net einfach ze loosen nom Stroumausfall), awer et kann e "Krabbelen" Phänomen bei niddrege Geschwindegkeete sinn, gëeegent fir niddereg bis mëttel Geschwindegkeet an héich Dréimoment Szenarien; 2) Gear Iwwerdroung: sou wéi Spuergears, helical Gears, oder harmonesch Gears, dorënner harmonesch Geartransmission huet héich Genauegkeet a kleng Retour Clearance (bis zu 0,1 Grad), gëeegent fir héich - Präzisioun Indexéierung; 3) .Direct Drive (DD Motor): De Motorrotor ass direkt mat der Aarbechtstabell verbonnen ouni Zwëscheniwwerdroungskomponenten, eliminéiert d'Transmissiounslücken an d'Positionéierungsgenauegkeet bannent ± 5 Bousekonnen. Wéi och ëmmer, d'Käschte sinn héich an et ass gëeegent fir ultra Präzisioun Szenarie wéi Hallefleitfabrikatioun. |
|
Workbench an ënnerstëtzen Struktur |
D'Aarbechtsbänk ass normalerweis eng kreesfërmeg Metallplack (meeschtens aus Goss, Aluminiumlegierung oder Edelstol), mat T-förmleche Rillen, Positionéierungslächer, asw. D'Ënnerstëtzungsstruktur enthält eng Basis- a Lagerkomponenten (wéi Kräiz-Rollerlager a Präzisiounskugellager), déi benotzt gi fir d'radial an axial Steifheet vum Aarbechtsdësch ze garantéieren an d'Sprangen a Schüttelen während der Rotatioun ze reduzéieren. |
|
Detektioun Feedback System |
De Schlëssel fir zougemaach -Loop Kontroll z'erreechen ass d'Sensoren ze benotzen fir de Rotatiounswinkel an d'Positioun vun der Workbench an Echtzäit z'entdecken, an d'Signal un de Kontrollsystem zréckzeginn. Gemeinsam Sensoren enthalen Encoderen (wéi photoelektresch Encoderen, Magnéitesch Encoderen) a Gitterlinnen, wou den Encoder direkt mam Motor oder Workbench ugeschloss ass an Echtzäit Positiounsimpulssignaler ausginn kann fir sécherzestellen datt den aktuellen Rotatiounswinkel konsequent mam Kommando ass. |
|
Kontroll System |
Inklusiv Controller (wéi PLCs, Bewegungscontroller) an Drive Moduler (Servo Chauffeuren, Stepper Chauffeuren). De Controller kritt extern Instruktiounen (wéi Signaler vum ieweschten Computer an CNC System), berechent d'Bewegungsstrooss a schéckt Kontrollsignaler un de Drive Modul; De Drive Modul passt d'Motorgeschwindegkeet, Lenkung an Dréimoment op Basis vum Signal un fir präzis Positionéierung z'erreechen. |

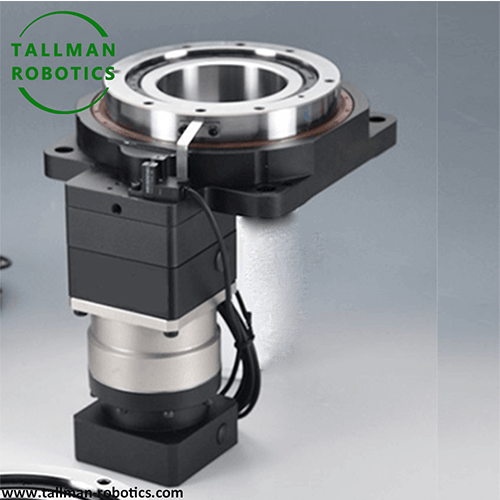

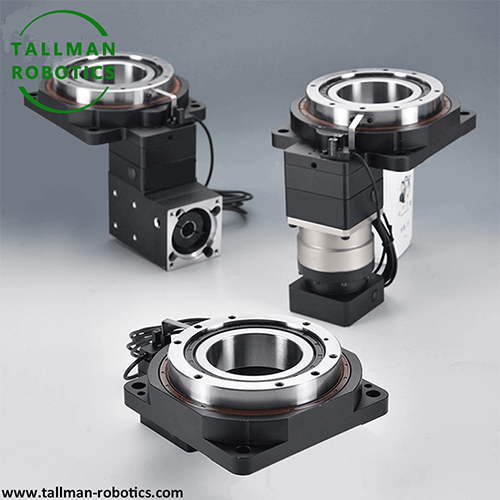

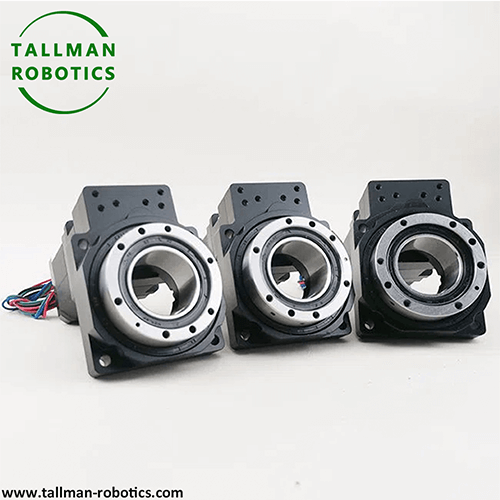

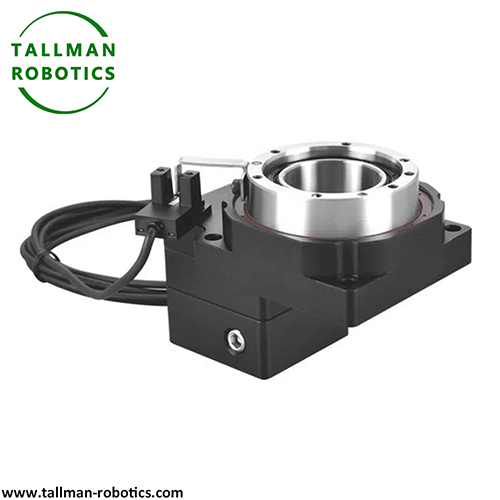

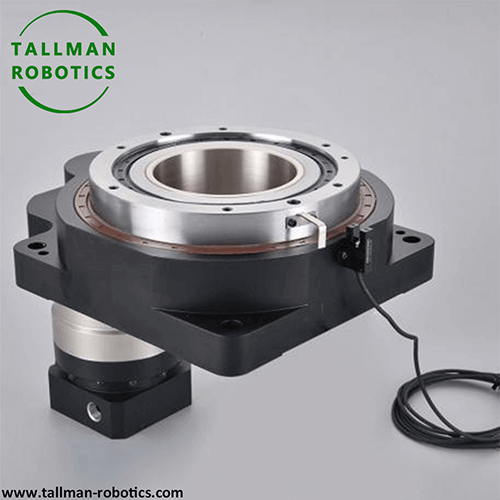

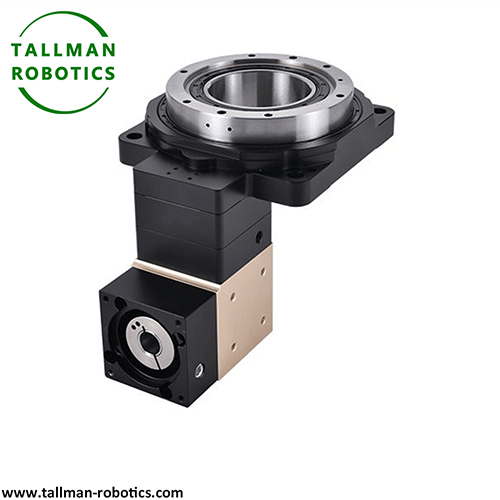

Hei Op dëser Säit, aféieren mir Serie vunElektreschRotary Dësch,Dir gesitt Datenblat, Produktiounsbilder, Testvedios wéi follegt:
Och Dir sidd häerzlech wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics
Verpakung a Liwwerung vu motoriséierte Rotary Dëscher:
Produktioun vunElektreschRotary Dësch:
De Kär Funktioun vunElektricRotaryDëschdréint sech ëm "präzis Rotatiounskontroll", dorënner:
1).Héich Präzisioun Positionéierung: Duerch zougemaach -Loop Kontroll a Präzisiounsiwwerdroung erreecht et Positionéierungsgenauegkeet vun ± 0,01 Grad bis ± 5 Bogen Sekonnen, a verschidde Modeller ënnerstëtzen widderholl Positionéierungsgenauegkeet vu Manner wéi oder gläich wéi ± 1 Bousekonnen;
2).Programméierbar Bewegungssteuerung: ënnerstëtzt virausgesate Rotatiounswinkel, Geschwindegkeet, Beschleunigung an aner Parameteren duerch den ieweschte Computer oder Kontrollpanel fir automatiséiert Indexéierung, kontinuéierlech Rotatioun oder Composite Trajectory Bewegung z'erreechen;
3) .High Steifheit a Stabilitéit: Duerch d'Optimisatioun vun der Ënnerstëtzungsstruktur a Lagerauswiel, suergt dofir datt de radial / axialen Auslaf während der héijer - Geschwindegkeetsrotatioun Manner wéi oder gläich wéi 0.01mm ass, d'Reduktioun vum Werkstéckveraarbechtung oder Detektiounsfehler;
4).Kompatibilitéit a Skalierbarkeet: Kann mat Roboteren, numeresche Kontrollsystemer (wéi CNC), visuell Inspektiounsausrüstung, asw., Ënnerstëtzung vun I/O Signaler, EtherCAT, Modbus an aner Kommunikatiounsprotokoller integréiert ginn an an automatiséiert Produktiounslinnen integréiert ginn.
Wat d'technesch Fonctiounen ugeet, huet den elektresche Rotary Worktable déi duebel Virdeeler vun der "Automatisatioun" a "Präzisioun": am Verglach mat manuelle Rotary Worktables kann et onbemannt Operatioun duerch Programmer erreechen, d'Produktiounseffizienz verbesseren; Am Verglach mat pneumatesch / hydraulesch Rotary Dëscher, ass et net vun Schwankungen am Loft Quell / hydraulesch Ueleg Drock beaflosst, bewegt méi glat, a seng Positioun Genauegkeet kann kontinuéierlech duerch Software Eechung optimiséiert ginn.
ElektricRotaryDësch asswäit benotzt an Szenarien déi Multi-Statioun rotativ Operatiounen erfuerderen wéinst hirer präzis Rotatioun an Automatiséierungskontrollfäegkeeten. Typesch Industrien enthalen:
|
Präzisioun Fabrikatioun a Veraarbechtung |
An CNC Maschinn Tools wéi Bearbechtungszentren a Gravurmaschinne kënnen elektresch rotéierend Workbenches multi-facettéiert Veraarbechtung vun Werkstécker erreechen (wéi zB Bueren a Fräsen kreesfërmeg Flächen an enger Spannung), d'Spannzäiten reduzéieren an d'Bearbechtungsgenauegkeet verbesseren. Zum Beispill, an der Schimmelveraarbechtung gëtt déi gläich Slotveraarbechtung vu kreesfërmeg Schimmel erreecht andeems de Aarbechtsdësch rotéiert, a garantéiert datt de Wénkelfehler vun all Slotpositioun Manner wéi oder gläich wéi 0,02 Grad ass. |
|
Automatiséiert Assemblée an Testen |
An elektroneschen an Autoskomponenten Assemblée Linnen, kann de rotéierend worktable als "Dreibëscher Workstation" déngen fir sequenziell Aarbechtsstécker op d'Versammlung, d'Spannung, Testen an aner Aarbechtsstatiounen ze transferéieren, fir streamlined Operatiounen z'erreechen. An der Assemblée vun Handy Kamera Moduler, ass de Modul präziist positionéiert op d'Dispensing, Schweess, an Test Positiounen duerch eng rotativ Dësch, mat enger Positioun Zäit vun Manner wéi oder gläich wéi 0,1 Sekonnen pro Zäit. |
|
Semiconductor a Photovoltaik Industrie |
Am Prozess vun der Waferinspektioun an der Chipverpackung muss den elektresche Rotary Worktable (dacks vun DD Motoren ugedriwwe ginn) Mikrometerniveau Rotatiounspositionéierung vun der Wafer erreechen, fir sécherzestellen datt d'Erkennungssonde oder Verpackungskop mat den Chippins ausgeriicht ass, an d'Positionéierungsgenauegkeet Ufuerderung ass Manner wéi oder gläich wéi ± 3 Bousekonnen. |
|
Medizinesch a Laborausrüstung |
A medezinesch Imaging Ausrüstung wéi CT an MRI, dreift de rotéierende Worktable de Patient oder Testprobe fir mat enger konstanter Geschwindegkeet ze rotéieren, a kooperéiert mam Imaging System fir Multi-Wénkeldaten ze kréien; Am Laboratoire Automatiséierungsausrüstung kann et automatesch Probeännerung, Schüttelen an aner Operatiounen vum Probeschacht erreechen. |
|
Verpakung an Dréckerei Industrie |
Am Label Dréckerei, Fläsch Cap waarm STAMPING an aner Ausrüstung, dréit de rotéierend worktable de Produit ze rotéieren, a kooperéiert mat der Dréckerei Kapp oder waarm STAMPING Mechanismus fir eenheetlech Dréckerei op der circumferential Uewerfläch ze erreechen, garantéiert d'Genauegkeet vun Muster Docking (wéi Label seam Feeler Manner wéi oder gläich ze 0.1mm). |
Wann Dir wieltElektricRotaryDësch, ass et wichteg op déi folgend Indikatoren opmierksam ze maachen:
1).Positionéierung Genauegkeet a Widderhuelbarkeet Genauegkeet: Bestëmmt d'Konsistenz vun der Werkstéckveraarbechtung oder Tester. Fir héich-Präzisiounsszenarien solle Modeller mat engem Wénkel vu Manner wéi oder gläich wéi ± 10 Bousekonnen ausgewielt ginn;
2) Speed Gamme: Wielt no Prozess Ufuerderunge (wéi héich Vitesse néideg fir kontinuéierlech Rotatioun Szenarie an niddereg Vitesse Stabilitéit néideg fir Divisioun Szenarie);
3).Laaschtkapazitéit: dorënner axial Belaaschtung (vertikal Drock vun der workbench gedroe) a radial Belaaschtung (lateral Kraaft generéiert vun workpiece Exzentrizitéit), déi mat dem Gewiicht vun der workpiece passend musse ginn;
4).Retour Clearance: D'Entloossgréisst vum Transmissiounssystem beaflosst direkt de Positionéierungsfehler während der ëmgedréint Rotatioun. Fir Präzisiounsszenarien, solle Modeller mat enger Clearance vu Manner wéi oder gläich wéi 0,1 Grad ausgewielt ginn;
5).Kommunikatiouns- a Kontrollmodus: Ënnerstëtzt et Kompatibilitéit mat existente Kontrollsystemer (wéi PLC, Roboter), a brauch et Buskontrolle (wéi Profinet, EtherCAT).
Als "Präzisiounsrotatiounskär" an der industrieller Automatioun erreecht den elektresche Rotatiouns-Worktable héich Präzisioun, héich Stabilitéit an héich Programméierbarkeet vun der Rotatiounsbewegung duerch elektresch Fuert an zougemaach -Loop Kontrolltechnologie. Säi strukturellen Design berücksichtegt souwuel d'Kraaftübertragung wéi d'Genauegkeetssécherung, an ass wäit gëeegent fir Felder wéi Präzisiounsfabrikatioun, elektronesch Assemblée, an Hallefleit, déi strikt Rotatiounspositionéierung erfuerderen. Mat dem Fortschrëtt vun der Automatioun an der Intelligenz an der Industrie 4.0, entwéckelen elektresch Rotary Workbenches Richtung méi héich Präzisioun (wéi Nanoskala Positionéierung), méi héich Integratioun (wéi integréiert visuell Inspektioun), a méi flexibel Programméierung, ginn Schlësselausrüstung fir d'Produktiounseffizienz a Produktqualitéit ze verbesseren.
