Cryogenic Planetary Gear Reducer, als Präzisiounsübertragungsapparat deen d'Geschwindegkeet reduzéiere kann an den Dréimoment an extremen Temperaturëmfeld erhéijen (normalerweis rangéiert vun -60 Grad bis +200 Grad, an e puer speziell Modeller, kënne vun -196 Grad bis +300 Grad ofdecken). Héich- an niddreg Temperaturen Planetaresch Reduzéierer sinn d'"Bréck" ginn déi Kraaftquellen an Aktuatoren verbënnt. Op der Basis vun der Erhalen vun de Virdeeler vun der kompakter Struktur an der héijer Dréimomentdicht vun traditionelle planetareschen Reduzéierer, brécht et duerch d'Aschränkungen vun héijen an niddregen Temperaturëmfeld op Iwwerdroungssystemer duerch Materialinnovatioun, strukturell Optimiséierung a Prozessupgrades, déi zouverlässeg Kraaftléisungen fir Ausrüstung ënner extremen Aarbechtsbedingunge ubidden.
Cryogenic Planetary Gear Reducer ass Präzisioun Kraaft Iwwerdroung Kären an extremen Ëmfeld. An héich-Felder wéi industriell Automatisatioun, Raumfaart an nei Energie muss Ausrüstung dacks stabil ënner Temperaturbedéngungen wäit iwwer konventionell Ëmfeld funktionnéieren.
Héich an niddreg Temperatur Planetary Reducer ass e planetarescht Geartransmissionsapparat speziell fir extrem Temperaturëmfeld entworf. Seng Kärfunktioun ass den Héich-Geschwindegkeet nidderegen Dréimoment-Input vu Kraaftquellen wéi Motoren an niddereg-Héich Dréimomentausgang duerch Gangmeshing ze konvertéieren, wärend d'Transmissiounsgenauegkeet, Effizienz a Liewensdauer ënner alternéierend héich an niddreg Temperaturen oder kontinuéierlech extrem Temperaturen assuréiert.
D'Basisstruktur vum Cryogenic Planetary Gear Reducer ass konsequent mat traditionelle planetareschen Gearboxen, besteet aus véier Kärkomponenten: d'Sonnegear, Planéit Gears, Ring Gears, a Planéit Carrier. Den zentrale Sonnegang kritt Kraaft-Input an dréit déi gläichméisseg verdeelt Planéit-Gears (normalerweis 3-6) fir ronderëm ze dréinen. D'Planéit Gears gläichzäiteg mesh mat de fixen oder rotéierende Réng Gears op der baussenzeger Säit, a schlussendlech erausginn Kraaft duerch de Planéit Carrier deen de Planéit Gears dréit. Dës "Multi Tooth Meshing" Struktur suergt fir eng gläichméisseg Kraaftverdeelung, natierlech besëtzt héich Belaaschtungskapazitéit a Kompaktheet, wärend seng héich an niddreg Temperatur Adaptabilitéit de Kär Upgrade Punkt ass, deen et vun normalen Reduzéierer ënnerscheet.

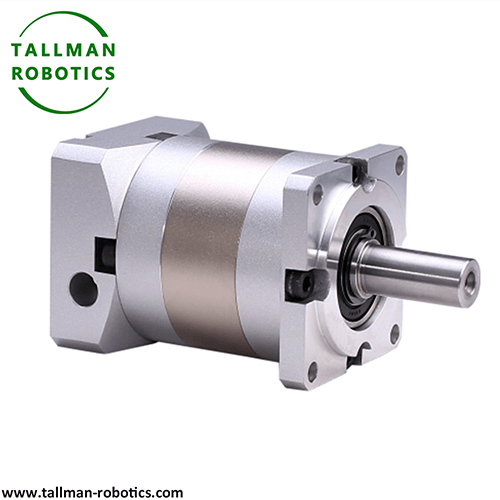

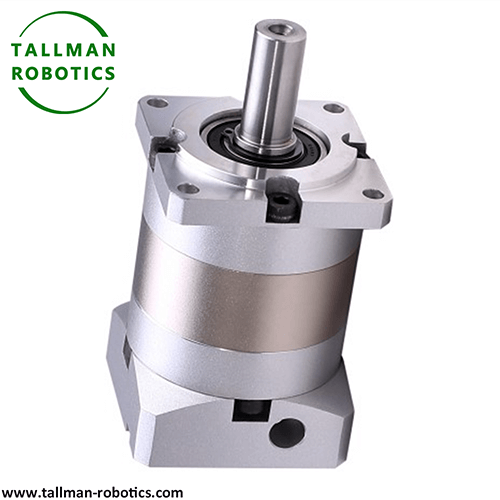

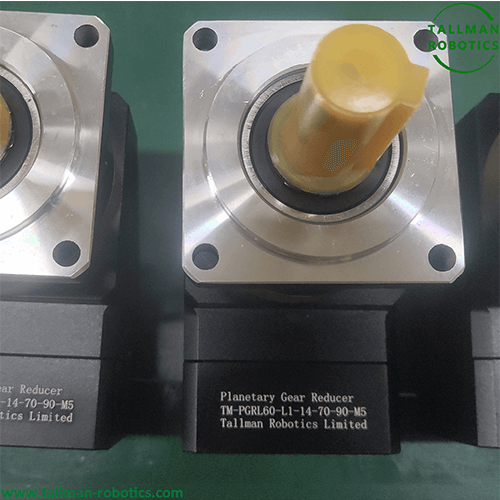

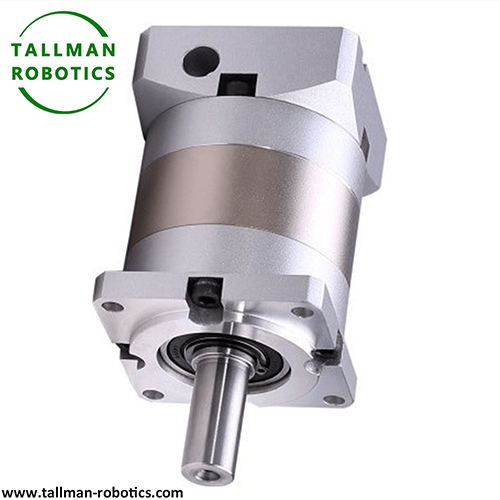

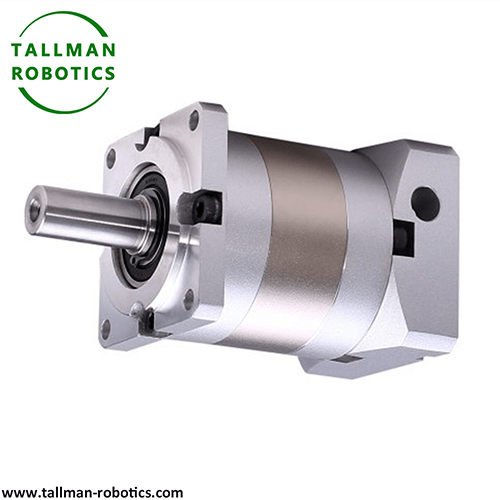

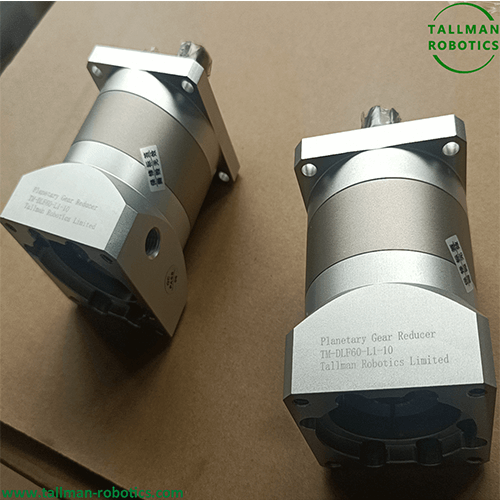

Hei Op dëser Säit stellen mir eis Serien Cryogenic Planetary Gear Reducer vir, Dir gesitt Beräicher, fäerdeg Gearboxen, Testvideoen wéi follegt:
Och Dir sidd wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics
|
-196 Grad -+200 Grad Cryogenic Planetary Gear Reducer |
|
|
|
Fir mat extremen Temperaturerausfuerderungen ze këmmeren, goufen geziilte Innovatiounen am Design, Materialien a Prozesser vun héich- an niddregen Temperaturen Planetaresch Gearboxen gemaach, mat Kerntechnologien déi op de folgende Beräicher fokusséiert sinn:
|
Auswiel vun héich an niddreg Temperatur resistent géint Materialien |
Materialien sinn d'Fundament vun héich an niddreg Temperatur Adaptabilitéit, a Kär Material mat Leeschtung passende muss no der Ziltemperatur Gamme ausgewielt ginn |
Gear an Aarsch Komponente |
Titanlegierungen (TC4) an Néckel-baséiert Legierungen (Inconel 718) ginn allgemeng an niddreg -Temperaturëmfeld benotzt, déi gutt Zähegkeet a Kraaft ënner -200 Grad behalen; Fir héich -Temperaturëmfeld, Héichtemperaturlegierungen (GH4169) a Keramik Kompositmaterialien (wéi SiC verstäerkt Keramik) ginn ausgewielt, déi Temperaturen iwwer 300 Grad widderstoen an eng exzellent Oxidatiounsbeständegkeet hunn. |
|
Planetareschen Träger a Schuel |
Nidderschlag gehärt Edelstol (17-4PH) oder Goss Titanlegierung ginn allgemeng benotzt fir d'Kraaft, d'Korrosiounsbeständegkeet an d'thermesch Stabilitéit ze balanséieren, d'strukturell Verformung duerch Temperaturännerungen ze reduzéieren. |
||
|
Dichtung an Hilfskomponenten |
D'Versiegelungskomponente ginn aus Perfluoroether Gummi (FFKM) oder Metall Balgen Dichtung ausgewielt. Déi fréier kann -20 Grad bis +260 Grad widderstoen, während déi lescht d'Versiegelungsleistung bei ultra-héich Temperaturen erhalen kann; De Lagerkäfeg ass aus Polyimid (PI) oder Metallmaterial gemaach fir niddereg - Temperaturverbrechung oder Héichtemperaturalterung ze vermeiden. |
||
|
Besonnesch Design vum Schmiersystem |
Schmieren ass d'Liewenslinn vun der Héich- an Tieftemperaturiwwerdroung, an e personaliséierte Schmierplang soll op Basis vun der Temperaturbereich entwéckelt ginn |
Niddereg Temperatur Schmieren |
mat syntheteschen Poly (Alpha Olefin) (PAO) baséiert Schmierueleg oder Silizium -baséiert Schmierfett, deen e nidderegen Gefrierpunkt huet (kann esou niddreg wéi -60 Grad oder manner sinn), gutt niddereg-Temperatur Flëssegkeet, a kann e stabile Uelegfilm an extrem kalen Ëmfeld bilden. |
|
Héich Temperatur Schmieren |
Wielt Polytetrafluorethylen (PTFE) baséiert fest Schmiermëttel oder Molybdän Disulfid (MoS ₂) trocken Film Schmiermëttel. Fest Schmierstoffe verdampen oder zersetzen net bei héijen Temperaturen, a kënne Schmiereffekter laang halen; E puer extrem héich Temperaturszenarie kënnen och "selbst-schmierende Lager + Gear Uewerfläch Schwefelbehandlung" benotzen fir Reibung duerch Uewerflächemodifikatioun ze reduzéieren. |
||
|
Breet Temperaturbereich Adaptatioun |
Fir Reduzéierer, déi an alternéierend héich- an niddreg Temperaturëmfeld musse schaffen, ginn ester synthetesch Schmiermëttel allgemeng benotzt, mat engem passenden Temperaturbereich vun -40 Grad bis +150 Grad, déi héich an niddreg Temperaturleistung balancéieren. |
||
|
Optimisatioun vun Struktur a Prozess |
Offset d'Effekter vun Temperatur Ännerungen duerch strukturell Design |
Thermesch Kompensatioun Struktur |
"Elastesch Pins" oder "Clearance Adjustment Rings" ginn am Gelenk tëscht dem Gang an der Schaft benotzt, wat d'Komponente fräi erweidert a kontraktéiert wann d'Temperatur ännert, vermeit Stauen oder Losen. |
|
Symmetresch Layout |
D'planetaresch Gears sinn gläichméisseg verdeelt an adoptéieren eng symmetresch Struktur fir d'Kraaftabweichung, déi duerch ongläich Temperatur verursaacht gëtt, ze reduzéieren an eng glat Iwwerdroung ze garantéieren. |
||
|
Präzisioun Bearbeitungstechnologie |
d'Benotzung vun "niddereg-Temperaturalterungsbehandlung" fir intern Stress a Materialien ze eliminéieren an Verformung bei niddregen Temperaturen ze reduzéieren; D'Gear Uewerfläch gëtt mat "Nitriding" oder "Carbonitriding" behandelt fir d'Verschleißbeständegkeet an d'Müdegkeetskraaft bei héijen an niddregen Temperaturen ze verbesseren. |
Am Verglach mat gewéinleche planetaresche Gearboxen weisen héich- an niddreg Temperature planetaresch Gearboxen bedeitend Virdeeler an extremen Ëmfeld:
|
Breet Temperaturbereich Adaptabilitéit |
Et kann stabil vun -60 Grad bis +200 Grad funktionnéieren (speziell Modeller decken vun -196 Grad bis +300 Grad), entsprécht d'Bedierfnesser vun extremen Szenarie wéi Raumfaart a Kryogen Ausrüstung. |
|
Héich Transmissioun Genauegkeet |
Duerch d'Materialstabilitéitsoptiméierung an d'Strukturkompensatiounsdesign kann d'Transmissiounsofstand nach ëmmer bannent 0,1 Bogenminutt kontrolléiert ginn, och ënner schwéieren Temperaturännerungen, fir d'Positionéierungsgenauegkeet vum Aktuator ze garantéieren. |
|
Héich Zouverlässegkeet a laang Liewensdauer |
Déi héich an niddreg Temperaturbeständeg Materialien a spezielle Schmiersystem reduzéieren de Risiko vu Verschleiung an Ausfall an extremen Ëmfeld wesentlech, mat enger duerchschnëttlecher Zäit tëscht Feeler (MTBF) vun iwwer 10000 Stonnen. |
|
Kompakt an héich Dréimomentdicht |
Ierwen déi strukturell Virdeeler vun der planetarescher Iwwerdroung, ass den Ausgangsmoment méi wéi 30% méi héich wéi normal Héich- an Tieftemperaturreduktiounen ënner dem selwechte Volumen, gëeegent fir extrem Ëmweltausrüstung mat limitéierter Plaz. |
|
Niddereg Kaméidi a niddereg Schwéngung |
Déi symmetresch Struktur a Präzisiounsbearbeitungsprozess vu Multi-Zänn-Meshing erméiglechen et mat Geräischer kontrolléiert ënner 65dB bei héijen an niddregen Temperaturen ze bedreiwen, d'Vibratiounsinterferenz fir d'Ausrüstung ze reduzéieren. |
Déi extrem ëmweltfrëndlech Adaptabilitéit vum Cryogenic Planetary Gear Reducer mécht se onverzichtbar a multiple High-End Felder:
|
Loftfaart |
Satellit Attitude Kontroll Systemer, Rakéiten Propulsioun Mechanismen, Fliger Landung Gang Transmissiounen, etc. |
|
Cryogenic a Low Temperature Engineering |
LNG Stockage Tank Mëschung Apparat, niddereg -Temperatur Frigo Transmissioun System, superconducting Ausrüstung Killmechanismus, etc., muss nach stabil an flëssege Stickstoff Ëmfeld op -196 Grad ze bedreiwen. |
|
Industriell Uewen an héich-Temperaturausrüstung |
Wärmebehandlungsofentransporter, Glasbildungsausrüstung, Fotovoltaesch Siliziumsintermaschinnen, asw., mussen d'Transmissiounsgenauegkeet an engem héije -Temperaturëmfeld vun 150-300 Grad erhalen. |
|
Am Beräich vun der neier Energie |
et gi yaw a pitch Systemer fir Wandkraaftausrüstung (fähig fir niddreg Temperaturen vun -40 Grad a staarke Wandlaascht ze widderstoen) a photovoltaesch Tracking Systemer (fähig fir héich Temperaturbelaaschtung an Dagnuecht Temperaturdifferenzen ze widderstoen). |
|
Spezial Gefierer an Ausrüstung |
De Fuersystem vu Polarfuerschungsgefierer an Wüsten--Offroad-Gefierer muss sech un extremen Temperaturdifferenzen vun -50 Grad bis +80 Grad upassen; Radar rotéierend Mechanismus, Rakéitenoofwiersystem Transmissioun, etc. |
Déi folgend Punkte sollten notéiert ginn wann Dir héich- an niddreg Temperaturplanetaresch Reduzéierer auswielen an benotzt:
|
D'Temperaturberäich klären |
Wielt de passenden Hëtzt-resistente Modell op Basis vun den niddregsten an héchsten Temperaturen vun den aktuellen Aarbechtsbedingunge, vermeit "niddereg-Temperaturmodeller déi an héije-Temperaturëmfeld benotzt ginn" oder "Héich-Temperaturmodeller iwwer entworf". |
|
Passend Belaaschtung a Reduktiounsverhältnis |
Baséierend op d'Kraaftquell, d'Geschwindegkeet an d'Dréimomentfuerderunge vum Aktuator, berechent de passenden Reduktiounsverhältnis fir sécherzestellen datt d'Ausgangsmoment vum Reduzéierer e Sécherheetsmarge vun 1,2-1,5 Mol bei héijen an niddregen Temperaturen huet. |
|
Schmieren Ënnerhalt |
Kontrolléiert regelméisseg de Schmierstatus, vermeit d'Schmierstoffverstäerkung an niddregen Temperaturëmfeld, vermeit d'Verdampung vu Schmierstoff an héijen Temperaturëmfeld, a ersetzt gëeegent speziell Schmiermëttel no dem Aarbechtszyklus. |
|
Installatioun a Schutz |
Vergewëssert Iech datt de Koaxialitéitsfehler bannent 0,1 mm / m wärend der Installatioun ass fir zousätzlech Stress ze reduzéieren; Héichtemperaturëmfeld erfuerderen d'Installatioun vun Isolatiounsdeckelen, wärend niddreg -Temperaturëmfeld erfuerdert d'Isolatiounsmoossname berücksichtegt fir Temperaturschwankungen ze reduzéieren. |
Déi héich an niddreg Temperatur planetaresch Gearbox ass e Produkt vun der Integratioun vu mechanescher Iwwerdroungstechnologie, Materialwëssenschaft, a Schmiertechnologie. Et brécht duerch d'Aschränkungen vun extremer Temperatur op Kraaftiwwerdroung a liwwert Kärtransmission Ënnerstëtzung fir High-Enn Felder wéi Raumfaart, nei Energie, a kryogen Ingenieur. Mat der wuessender Nofro fir Adaptabilitéit un extremen Ëmfeld an industriellen Ausrüstung, wäert de Cryogenic Planetary Gear Reducer weider Upgrade a Materialinnovatioun (wéi nei Keramik Composite Materialien), intelligent Schmierstoff (wéi adaptiv Temperaturschmiersystemer), an Konditiounsmonitoréierung (integréiert Temperatursensor Echt-Zäitwarnung), an de "Standard-Kär" vun extremen Aarbechtsbedingunge ginn.
