Elektresch Rod Actuator ass en elektromechanesch integréierten Apparat deen Rotatiounsbewegung an linear Widderhuelungsbewegung duerch Motordrive konvertéiert. Seng Kärstruktur enthält e Fuertmotor, Iwwerdroungsmechanismus, a Push Staang (Piston Staang), haaptsächlech benotzt fir Drécken, Zuch, Heben oder Ouverture / Zoumaache vu Lasten z'erreechen. Elektresch Rod Actuator ass eng gemeinsam linear Drive Ausrüstung an industriellen an zivilen Felder.
Elektresch Rod Actuator ass e kompakt linear Bewegungsapparat deen e Motor benotzt fir eng Staang ze dreiwen fir teleskopesch Bewegungen auszeféieren, Push-, Pull- oder Positionéierungsfunktiounen z'erreechen. Et ass eng Ënnerdeelungstyp vun elektresche linearem Aktuator, charakteriséiert duerch eng exponéiert / verlängerbar Metallstabestruktur, mat einfacher Struktur a flexibeler Installatioun, gëeegent fir linear Bewegungsszenarie mat klengen a mëttelméissegen Lasten.
D'Struktur vunElektricRodActuator ass relativ kompakt, a seng Kär Komponente enthalen:
|
Fuert Motor |
Bitt Kraaftquell, allgemeng Typen enthalen DC Motor (12V / 24V, gëeegent fir kleng Ausrüstung), AC Motor (220V / 380V, gëeegent fir industriell Szenarie), oder Steppermotor (benotzt fir einfach Positionéierungskontroll). |
|
Transmissioun Mechanismus |
Konvertéiert d'Rotatiounsbewegung vum Motor a linear Bewegung, an déi meescht benotzt ass d'Schrauwenmutterstruktur (wéi trapezoidal Schraube oder Kugelschraube) 1) .De Motor dréit d'Schraube fir ze rotéieren, an d'Mutter ass steif mat der Push Staang verbonnen. Wann d'Schraube rotéiert, bewegt d'Mutter laanscht d'axial Richtung vun der Schraube, an doduerch d'Push-Staang dréckt fir ze verlängeren oder zréckzéien. 2).E puer Modeller benotze Gangreduktiounsmechanismen (wéi Worm Gears), déi d'Funktioune vun der Reduktioun vun der Geschwindegkeet an der Erhéijung vun der Kraaft kombinéieren, wéi och d'Selbst- Sperrung (fir ze verhënneren datt d'Laascht rutscht wéinst sengem eegene Gewiicht). |
|
Push Rod (Piston Rod) |
Normalerweis eng Metal Staang (wéi chrome plated Stol), direkt un der Laascht verbonnen, mat engem Opriichte Interface (wéi engem Pin Aarsch, Flange, oder Fuedem) entworf um Enn fir einfach Verbindung mat der ugedriwwen Komponente. |
|
Shell a Guide Apparat |
D'Metallhülle schützt d'intern Struktur, an d'Guidehülse suergt fir Stabilitéit während der linearer Beweegung vun der Push Staang, reduzéiert d'Radial Offset. |
|
Kontroll a Limite Komponente |
1).Reesgrenzschalter: Wann d'Push-Staang déi maximal Verlängerung / Kontraktiounspositioun erreecht, schneidt den Ausléiserschalter d'Motorenergie of, fir Iwwerlaascht ze vermeiden. 2) .Optional Feedback-Apparat: E puer Industriegrad Modeller si mat Potentiometer oder Encoder fir Feedback vun der Push-Staangpositioun ausgestatt, déi einfach Positiounskontroll ënnerstëtzen. |
Schlëssel Leeschtung Charakteristikenvum ElektricRodActuator
|
Kompakt Struktur |
De Motor an d'Transmissiounsmechanismus sinn an engem integréiert, mat engem klenge Volumen an engem nidderegen Installatiounsraumfuerderunge, gëeegent fir schmuel Szenen. |
|
Einfach ze bedreiwen |
Andeems Dir direkt d'Forward an d'Reverse Rotatioun vum Motor iwwer Schalter, Relais oder PLC kontrolléiert, kann d'Verlängerung an d'Retraktioun vun der Push Stab erreecht ginn ouni de Besoin fir e komplexe Kontrollsystem. |
|
Selbstänneg Spär Fäegkeet |
Modeller mat Wuerm Gears oder trapezoidal Bläi-Schrauwen kënne sech nom Stroumausfall selwer sperren, verhënnert datt d'Laascht ënner der Schwéierkraaft beweegt (z. |
|
Belaaschtung a Schlagbereich |
De Schub ass normalerweis tëscht 10N-100kN (10 Tonnen), an de Schlag rangéiert vun Zénger vu Millimeter bis e puer Meter (allgemeng 50mm-1000mm), wat no Bedierfnesser personaliséiert ka ginn. |
|
Schutzniveau |
Déi meescht zivil Modeller sinn IP44 (staubdicht, waasserdicht, spritzbeständeg), während industriell Modeller IP65 (Héich-Drockwaassersprayproof) erreechen kënnen, gëeegent fir fiicht a staubeg Ëmfeld. |
|
Niddereg Käschten |
Am Verglach mat Servo elektresch Zylinder oder hydraulesch Zylinder, huet et eng méi einfach Struktur, manner Fabrikatiounskäschte, an ass einfach ze pflegen (ouni de Besoin fir hydraulesch Ueleg oder kompriméiert Loft). |
Differenzen vun Zesummenhang Produkter
|
Produit Typ |
Kär Differenzen |
Typesch Fonctiounen |
|
Elektresch Push Staang actuator |
Einfach Struktur, mat "Push Staang Extensioun a Kontraktioun" als Kärfunktioun, niddereg Kontrollgenauegkeet |
Niddereg Käschten, einfach Installatioun, gëeegent fir einfach Fuere |
|
Servo elektresch Zylinder |
Servomotor + zougemaach -Loop Kontroll, betount héich Präzisioun an héich dynamesch Äntwert |
Positionéierungsgenauegkeet bis ± 0,01 mm, benotzt a Präzisiounszeenen |
|
Pneumatesch Push Staang |
Ugedriwwe vun kompriméierter Loft, ofhängeg vun der Loftquell, mat nidderegem Schub |
Schnell Geschwindegkeet awer schlecht Steifheit, gëeegent fir liicht Lastszenarien |
Elektresch Staangaktuator ass eng ekonomesch a praktesch linear Drive-Léisung mat dem Kärvirdeel vum "einfache Push-Pull an zouverlässeg Operatioun", wäit an Szenarie mat gerénger Präzisiounsufuerderunge benotzt (normalerweis Positiounsgenauegkeet bannent ± 1 mm). Am Verglach mat hydraulesche oder pneumatesch Systemer erfuerdert et keng komplex Pipelines, ass einfach ze installéieren an z'erhalen, an ass propper an ëmweltfrëndlech, sou datt et eng gemeinsam Wiel mécht fir traditionell manuell oder pneumatesch Drive ze ersetzen.
Elektresch Staangaktuatoren evoluéiere vun einfachen Ausféierungskomponenten op intelligent elektromechanesch Eenheeten, mat hirem modulare Design an niddrege -Käschte Virdeeler déi hir Pénétratiounsquote an Internet of Things (IoT) Apparater kontinuéierlech erhéijen. Fir Szenarien déi zouverlässeg linear Bewegung a minimalistesch Kontroll erfuerderen, sinn elektresch Push-Stäben nach ëmmer déi kascht -effektiv Léisung.

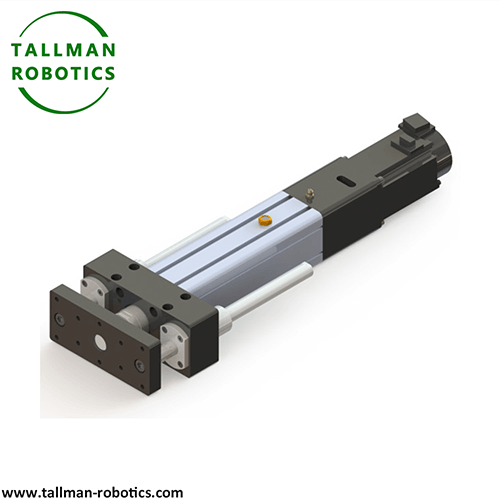

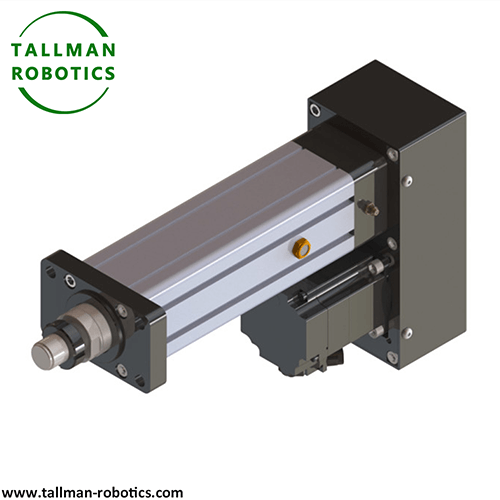

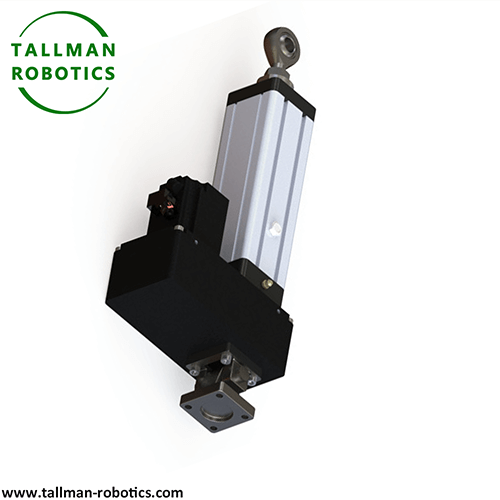

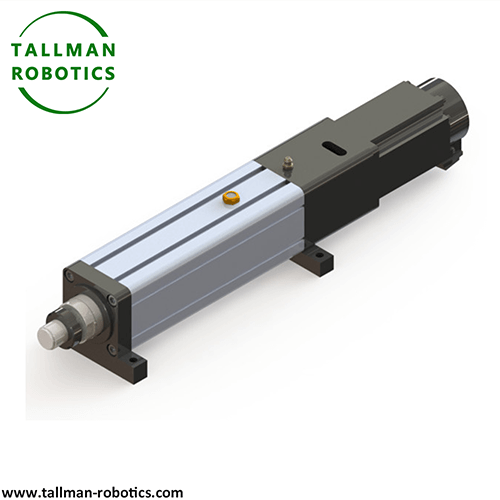

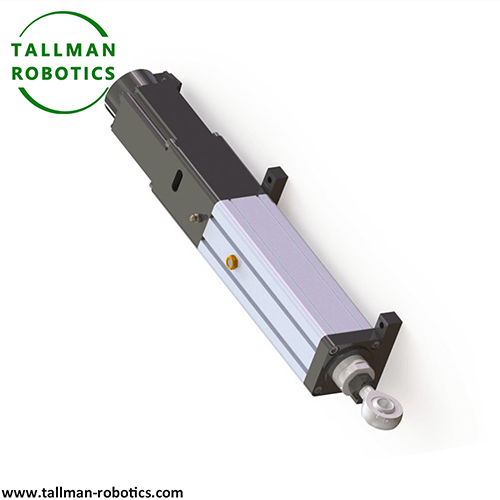

Hei presentéiere mir d'Serie Elektresch Zylinder mat Daten wéi follegt:
Dir sidd häerzlech wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics
Elektresch Push Staang Aktuatoren gi wäit a verschiddene Beräicher wéi Industrie, Zivil, Medizin a Landwirtschaft benotzt wéinst hirer kompakter Struktur, einfacher Operatioun, niddrege Käschte, an d'Feele vu komplexe Hilfssystemer wéi hydraulesch Ueleg a kompriméiert Loft. Déi folgend ass eng detailléiert Klassifikatioun vu sengen typesche Applikatiounsszenarien:
1. Industriell Automatisatioun Field
An industriellen Szenarie ginn elektresch Push Staang haaptsächlech benotzt fir Material ze drécken, Ausrüstungsöffnung a Schließung, oder Positiounsanpassung, besonnesch gëeegent fir Szenarie déi keng héich Genauegkeet erfuerderen awer stabil Fuere erfuerderen:
|
Assemblée Linn a Lagerung |
Material Push: Dréckt de Flux vun Workpieces an der Assemblée Linn, wéi Material Transfert tëscht Fërderbänner an Drécken Aktioun vun Zort Equipementer. Regaler a Fërdermechanismus: Kontrolléiert d'Verlängerung / Réckzuch vun teleskopesche Regaler, oder passt d'Spannung an d'Kippwinkel vun de Fërderbänner un. |
|
Ventil a Gate Kontroll |
Automatesch Ouverture a Schließung vun industrielle Ventile (wéi Gateventile, Päiperlekventile, Kugelventile), Ersatz manuell Operatioun, gëeegent fir Pipeline Flëssegkeetskontroll (Waasser, Gas, Stëbs, etc.). D'Erhiewung an d'Senkung vu klenge Paarte (wéi Silo-Paarten a Kläranlag) kontrolléieren de Flux vu Materialien oder Flëssegkeeten. |
|
Maschinn Handwierksgeschir an Ausrüstung Hëllef |
Automatesch Ëffnung a Schließung vun de Schutzdeckelen vum Maschinninstrument, Spannung / Verëffentlechung vun Werkstücksarmaturen (niddereg Belaaschtungsszenarien). D'Aktiounsfahrt vu Dréck- a Versiegelungsmechanismen a Verpackungsmaschinnen, sou wéi d'Spanngeräter vun enger Kartongverpackungsmaschinn. |
2. Zivil- a kommerziell Equipement
Am Alldag a Geschäftsszenarien ginn elektresch Push Staang dacks benotzt fir d'Ausrüstungsautomatiséierung a Komfort ze verbesseren an d'Benotzererfarung ze verbesseren
|
Miwwelen an Büro Equipement |
Elektresch Sofa / Sëtz: Upasst de Réckwénkel an d'Beenstützung fir eng Lige Positioun ze wiesselen. Erhiewt Dësch / Bar Konter: Ajustéieren der Héicht vun der Desktop duerch d'Push Staang d'Bedierfnesser vun Stand Büro oder Benotzer vun verschidden Héichten ze treffen. Fernsehkabinett / Späicherkabinett: De verstoppte Push Staang dréit d'automatesch Ouverture / Zoumaache vun der Schrankdier, oder passt de Pitchwinkel vum Fernseh un. |
|
Dieren, Fensteren a Sonneschutzsystemer |
Automatesch Fënsteröffner: Benotzt fir héich-Héichgebaier, Kelleren oder Fënstere déi schwéier manuell ze bedreiwen sinn (wéi Fabrécksdachfenster, Treibhauseffekt-Säitfenster), fir Ventilatioun oder Rauchofgasautomatiséierung z'erreechen. Sonneschutz / Jalousie: Kontrolléiert d'Verlängerung an d'Retraktioun vum Sonneschutz oder de Wénkel vun de Jalousie fir d'Indoorbeliichtung unzepassen. |
|
Kommerziell Display Ausrüstung |
Standlift: Fuert d'Erhiewung oder d'Senkung vun der Ausstellungsplattform fir d'Schlësselpunkten ze markéieren (wéi z.B. Wiessel tëscht Ausstellungen a Muséeën an Ausstellungen). Automatesch Dierhëllef: Push-Pull Drive fir kleng kommerziell Dieren (wéi Glas Dieren a Komfortgeschäfter a Banken). |
3.Medizinesch a Rehabilitatiounsausrüstung
De medizinesche Feld huet héich Ufuerderunge fir d'Sécherheet an d'Stabilitéit vun Ausrüstung, an d'Selbst-Spärfunktioun vum elektresche Push Stab (fir zoufälleg Bewegung ze vermeiden) mécht et eng ideal Wiel:
|
Bett an Pfleeg Equipement |
Elektresch Pfleegbett: Passt d'Erhiewung vum Bettplat, den Kippwinkel vum Réck a Been un, sou datt et bequem ass fir d'Patienten opzestoen, ëmzedréien oder fir medizinescht Personal fir se ze këmmeren. Rollstull a Mobilitéitsscooter: E puer elektresch Rollstull hunn Upassung vum Réck a Fousspedallift fir de Reidenkomfort ze verbesseren. |
|
Rehabilitatiouns- a Behandlungsausrüstung |
Rehabilitatiounstrainingsausrüstung: sou wéi Been Stretchmaschinnen an Armrehabilitatiounsapparater, déi d'Bewegungsstrooss duerch Push Staang kontrolléieren fir Patienten am gemeinsame Aktivitéitstraining ze hëllefen. Chirurgesch Hëllefsausrüstung: Fein-Astellung vu klenge Operatiounsdëscher (wéi d'Héicht an d'Wénkel vun den Zännstull upassen). |
4. Landwirtschaft an Ëmweltschutz Equipement
An landwirtschaftlechen an Ëmweltszenarien sinn elektresch Push-Stäben gëeegent fir Outdoor oder fiicht Ëmfeld (e puer Modeller hunn e Schutzniveau vun IP65) a kënnen manuell Operatioun ersetzen:
|
Landwirtschaftlech Ariichtungen |
Treibhauseffekt: Kontrolléiert d'Ouverture an d'Schließung vun Skylights a Säitefënsteren (Temperatur a Fiichtegkeet upassen), oder d'Rolling an d'Ofwécklung vu Filmmaschinnen (Kontrollventilatioun). -Zuchtausrüstung: wéi d'Erhiewung vun der Fuddertrog am Pouletcoop an d'Drécken an d'Zuchen vun der Fecesreinigungsplat, fir automatiséiert Zucht z'erreechen. |
|
Ëmweltschutz an Sanitär |
Kläranlag Ausrüstung: Botzen Aktioun vu klenge Raster Maschinnen, Ouverture an Zoumaache vun Sedimentatioun Tank Paarte, Kontroll Waasser Flux oder Botzen Gëftstoffer. Gerempels Entsuergungsausrüstung: automatesch Flip vun Dreckskëschten, Dréckplackaktioun vu Kompressiounsmüll Camionen (Niddereg Last Szenarie). |
5. Autoen an Transport
A Gefierer oder Verkéiershëllefsausrüstung ginn elektresch Push-Stäben fir kleng Fuerbedürfnisser benotzt:
|
Special Gefierer |
RV: Den retractable Dësch, Sonneschutz a Schrëtt am Auto verbesseren d'Bequemlechkeet vun der Rees. Engineering Gefier: Ophiewen an Ofsenkung vu klenge Betribsplattformen (wéi Hëllefsunterstëtzung fir Héich-Héicht Aarbechtsween). |
|
Transport Ariichtungen |
Barrière a Gelänner: Kontrolléiert d'Erhiewung / Ofsenkung vun der Barrière (wéi op Parkplazen, Mautstatiounen), ersetzt pneumatesch oder hydraulesch Fuert. Bus / U-Bahn: Dier Assistent fueren (kleng Gefierer), Sëtz Wénkel Upassung. |
De Kärvirdeel vun elektresche Push-Staangaktuatoren läit an hirem einfache Fuert, niddrege Käschten an einfachen Ënnerhalt, wat se méi gëeegent fir Szenarie mat gerénger Positionéierungsgenauegkeet Ufuerderunge mécht (normalerweis bannent ± 1 mm) a moderéiert Lasten (10N-100kN). Vun der industrieller Produktioun bis am Alldag, vu medizinescher Versuergung bis landwirtschaftlech Zucht, D'Applikatioune vum Elektresche Rod Actuator decken verschidde Liicht- a mëttel Laaschtfuerebedürfnisser déi linear Réckbewegung erfuerderen, sou datt et eng wirtschaftlech a praktesch Alternativ zu manuellen, pneumatesch oder hydraulesche Fuert mécht.
