Wat ass Globoidal Cam Indexer?
E globoidale Cam Indexer (och e barrel Cam oder Roller Gear Cam Indexer genannt) ass e Präzisiounsbewegungsapparat deen kontinuéierleche Rotary-Input an intermittierend, präzis zeitgezielt rotativ oder linear Ausgangsbewegung konvertéiert mat enger Stonnglas-fërmeg (globoidal) Cam, déi Rollen op engem Schaftturm oder Ausgang montéiert ass. Et bitt héich widderhuelend, glat Start -Stop Indexéierungsbewegung mat minimalem Schock a Schwéngung am Verglach mat aneren Indexmechanismus.
Struktur

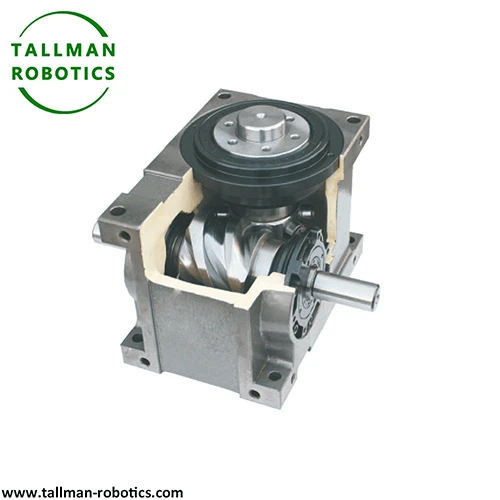

D'Kärkomponente enthalen e globoidalen (Fass-fërmege) Nomm mat enger spiralesch Groove, déi a seng Uewerfläch bearbecht ass, en Ausgangsturm mat multiple Cam-Folgerrollen ausgestatt, déi d'Groove engagéieren, an e steife Gehäuse, deen souwuel de Camwell wéi och den Turretswell op Präzisiounslager ënnerstëtzt. Wéi de Cam kontinuéierlech rotéiert, dréit de variéierende Leadwénkel vun der Groove d'Roller -an domat den Turret- duerch alternéierend Wunn- an Index- (Bewegungs-) Phasen bannent enger eenzeger Camrotatioun.
Auswiel Considératiounen
Schlëssel Faktoren enthalen Zuel vun Index Statiounen, Index Wénkel, Openthaltszäit Verhältnis, Ausgangsmoment an Inertia Kapazitéit, Bewegungskurve Typ (geännert Sinus, modifizéiert trapezoidal) Afloss Geschwindegkeet / Beschleunegung Glattheet, Positionéierungsgenauegkeet / Wiederholbarkeet, an zulässlech Inputgeschwindegkeet. D'Belaaschtung an den erfuerderlechen Zyklusrate musse mat der Cam-Gréisst ugepasst ginn fir exzessiv Schwéngungen oder virzäitegen Verschleiung ze vermeiden.
Uwendungen
Globoidal Cam-Indexer ginn a Verpackungsmaschinnen, Flaschen- a Etikettéierungslinnen, Montageautomatiséierung, Drockausrüstung, a Rotary Transfersystemer benotzt, wou präzis, widderhuelend intermittéierend Bewegung bei héijen Zyklusraten erfuerderlech ass.
Installatioun Considératiounen
Richteg Ausrichtung tëscht der Nockenwelle an der Turretausgangswelle ass essentiell fir d'Rollengagement Genauegkeet z'erhalen. D'Montagebasis muss steif a vibration-fräi sinn fir d'Präzisioun vun der Indexéierung ze erhalen. D'Schmierung (typesch Uelegbad) soll virum Start verifizéiert ginn, a Réckschlag / Virauslaascht tëscht Roller a Cam Groove soll pro Fabrikant Spezifikatioun während der Inbetriebnahme gepréift an ugepasst ginn.
Hei Op dëser Säit stellen mir DF Flange Model Cam Indexers vun TallMan Robotics vir, Dir gesitt Datenblat, Produktiounsbilder, Vedios wéi follegt:
Och Dir sidd häerzlech wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen: https://www.youtube.com/@tallmanrobotics

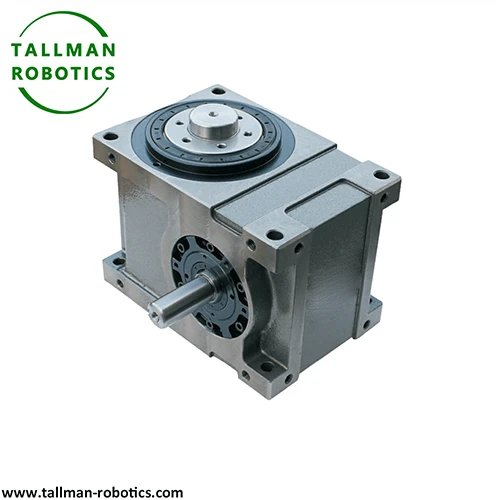

Flange Model (DF) vun Cam Rotary Indexer déi enthält: 45DF, 60DF, 70DF, 80DF, 110DF, 140DF, 180DF, 250DF.
|
Modell |
RU 45DF |
RU 60DF |
RU 70DF |
RU 80DF |
RU 110DF |
RU 140DF |
RU 180DF |
RU 250 DF |
|
Matched Motor Power (KW) |
0.06/0.09 |
0.09/0.12 |
0.12/0.15 |
0.15/0.2 |
0.4/0.75 |
0.75/1.5 |
1.5/2.2 |
2.2/3.7 |
|
Indexéierungsgenauegkeet (Arc sec) |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
|
DFH(MM) |
8 |
16 |
20 |
30 |
40 |
50 |
60 |
80 |
|
Permissible Output Radial Load (kgf) |
130 |
140 |
220 |
330 |
560 |
760 |
1200 |
3200 |
|
Zulässlech Ausgangsaxiallast (kgf) |
140 |
142 |
300 |
420 |
700 |
1000 |
1500 |
4150 |
|
Gewiicht (kg) |
7.0 |
13.0 |
18.0 |
32.0 |
65.0 |
90.0 |
220.0 |
685.0 |
|
Statioun Zuelen |
2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48 |
|||||||
|
Geschwindegkeet vun der Input Shaft (RPM) |
5 ~ 800 (bis tatsächlech Luede) Pls informéiert am Viraus wann Héichgeschwindegkeet benotzt |
|||||||
|
Installatioun Fläch |
VW 1-6 all Uewerfläch Opriichte |
|||||||
|
Notiz: Lead |
2-12 Statiounen sinn R1 Single Féierung |
|||||||
