Intermitterende Positionéierung Cam Indexer

Wat ass Intermittent Positioning Cam Indexer?

En intermittierend Positionéierungscam Indexer ass e mechanesche Bewegungssteuergerät deen kontinuéierleche Rotary-Input a präzis zeitgestëmmten Stop-a-bewegt (intermittéiert) Ausgangsbewegung konvertéiert, mat engem steife Cam-Profil fir exakt Positionéierungsstatiounen ze definéieren ouni op elektronesch Feedback Kontroll ze vertrauen. Et liwwert héich widderhuelend, mechanesch ageschränkt Positionéierungsgenauegkeet passend fir héich-Vitesse automatiséiert Prozesser déi konsequent Statioun-to-Statioun Indexéierung erfuerderen.

Struktur

Den Apparat besteet aus enger Präzisioun -machinéierten Cam (Scheif, zylindresch oder globoidal Typ) montéiert op der Input Aarsch, en Ausgangsturm equipéiert mat Cam-Folgerrollen oder Lageren, déi de konturéierte Profil vum Cam verfolgen, an e steife Gehäuse, deen déi zwee Wellen op héijer- Präzisioun ënnerstëtzt. Wéi den Input Aarsch kontinuéierlech rotéiert, dréit de Camprofil den Nofolger duerch definéiert Dwell (stationär) an Index (Bewegung) Segmenter bannent all Rotatioun, a produzéiert präzis, widderhuelend intermittéiert Ausgangspositionéierung.

Auswiel Considératiounen

Schlësselfaktoren enthalen d'Zuel vun den Indexstatiounen, den Indexwénkel, d'Dwell-to-Bewegungszäitverhältnis, d'Positionéierungsgenauegkeet an d'Wiederholbarkeet, d'Ausgangsmoment an d'Laaschträgerkapazitéit, d'Bewegungskurvetyp (geännert Sinus, trapezoidal) fir glat Beschleunegung/Verzögerung, a maximal zulässlech Inputgeschwindegkeet. Belaaschtungseigenschaften an erfuerderlech Zyklusrate musse suergfälteg mam Cam Design ugepasst ginn fir exzessiv Schwéngung, Kaméidi oder virzäitegen Verschleiung ze vermeiden.

Uwendungen

Intermittéiert Positionéierungscam Indexer ginn a Verpackungsmaschinnen, Montageautomatiséierungslinnen, Flaschen- a Etikettéierungssystemer, Rotatiounstransferausrüstung benotzt, a Pick-a-Plaz Statiounen, wou präzis, widderhuelend intermittéierend Positionéierung bei konsequenten, héije -Vitesse Zyklusraten erfuerderlech ass.

Installatioun Iwwerleeungs

Richteg Ausrichtung tëscht der Cam Input Aarsch an Ausgang Turret ass kritesch fir d'Genauegkeet vun der Follower Engagement z'erhalen a virzäiteg Verschleiung ze vermeiden. D'Montagebasis muss steif a vibration-fräi sinn fir d'Indexpräzisioun ze erhalen. D'Schmierung soll virum Startup verifizéiert ginn, an d'Nofolger Virauslaascht / Réckschlag solle gepréift an ugepasst ginn pro Hierstellerspezifikatioun wärend der Inbetriebung fir glat, korrekt Positionéierung ze garantéieren.

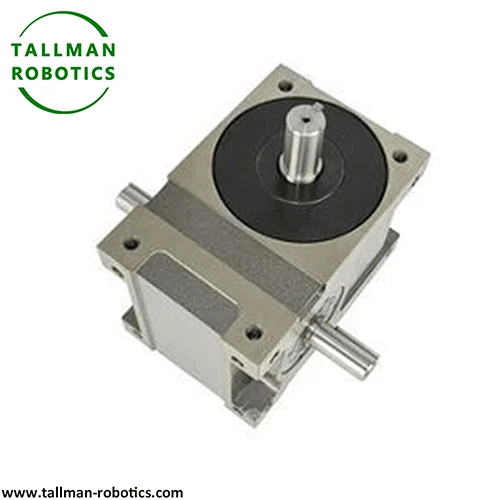

Hei Op dëser Säit presentéiere mir 63 DS Cam Indexer vun TallMan Robotics,

Dir gesitt Datenblat, Produktiounsbilder, Vedios wéi follegt:

Och Dir sidd wëllkomm fir méi Projeten ze kucken oder eis Videogalerie op Youtube ze besichen:https://www.youtube.com/@tallmanrobotics

FAQ:

1. Wéi passen de Flange am Input Enn vum Cam Indexer an de Flange am Output Enn vum Motor?
Dir passt hinnen iwwer eng flexibel Kupplung oder e Flangeadapter. De Motorflens (zB NEMA oder IEC) verbënnt mat der Inputwelle vum Indexer. Flanges net direkt verbannen. Amplaz, benotzt eng Kupplung déi fir kleng Mëssstänn kompenséiert. Eng Flangeadapterplack mat enger Präzisioun -maschinéiert Pilotbohr garantéiert d'Koaxialitéit tëscht dem Motor an den Indexerwellen. Dëst schützt den internen Cam vum Indexer vu Stress.

2. Sinn d'Flange-Interface Spezifikatioune vu verschiddene Marken vun Divider universell?
Nee, si sinn net universell. All Hiersteller (zB Sankyo, Camco, TallMan Robotics, TechMan Automation) benotzt propriétaire Designs fir Bolzenmuster, Pilot Duerchmiesser a Flangedicke. Wärend e puer Modeller zoufälleg kënne passen, kënnt Dir d'Kompatibilitéit net unhuelen. Consultéiert ëmmer déi spezifesch Dimensiounszeechnungen aus dem Dateblat vun all Mark. Eng Adapterplack ass noutwendeg fir Komponenten vu verschiddene Hiersteller op eng Maschinn ze montéieren.

3. Wäert der Flangedicke vun der héich Dréimoment splitter Erhéijung? Wéi vill Erhéijung?
Jo, d'Flangedicke erhéicht mam Dréimoment Bewäertung fir méi vertikal a radial Lasten ze handhaben ouni ze flexéieren. Wärend déi exakt Wäerter vum Modell variéieren, ass d'Dicke proportional zu der Laaschtkapazitéit. Zum Beispill ass de Flange op engem schwéieren -Duty 250DF Modell wesentlech méi déck wéi op engem liichte -Duty 60DF Modell. Eng präzis Figur erfuerdert d'Spezifikatiounsblat vum Hiersteller ze kontrolléieren.

4. Ass d'Verbindungsmethod tëscht dem Flange an dem Ausgangs Enn vum Cam Indexer Schweißen oder Bolzen fixéieren?
Et ass Bolzen fixéieren, net Schweißen. Den Ausgangsflänz ass en integralen Deel vun der Ausgangswellversammlung vum Indexer. Dir bolt Ären Dreifteller oder lued direkt op dëse Flange mat de vir-gebohrten an getippten Lächer. Schweess géif d'Präzisioun-Buedflens verzerren, intern Lagerschued verursaachen an zukünfteg Demontage onméiglech maachen. Benotzt ëmmer de recommandéierte Bolzenmoment vum Hiersteller.

5. Gëtt d'Flangegréisst vum ultra-dënnen Camindexer vun der Struktur limitéiert? Wat ass déi maximal Spezifizéierung?
Jo, den ultra-dënnen (DA-Typ) Design limitéiert d'Flangegréisst. D'Modellnummer (zB 70DA, 90DA) weist den Zentrumsdistanz tëscht Input- an Ausgangswellen un, wat direkt de maximalen Duerchmiesser vum Flange diktéiert. Déi maximal Spezifizéierung a gemeinsame Kataloge ass de 450DA Modell. Dëse Modell bitt déi gréisste Belaaschtungskapazitéit an der ultra-dënn, kompakter strukturell Enveloppe fir Plaz{10}}begrenzte Applikatiounen entworf.
